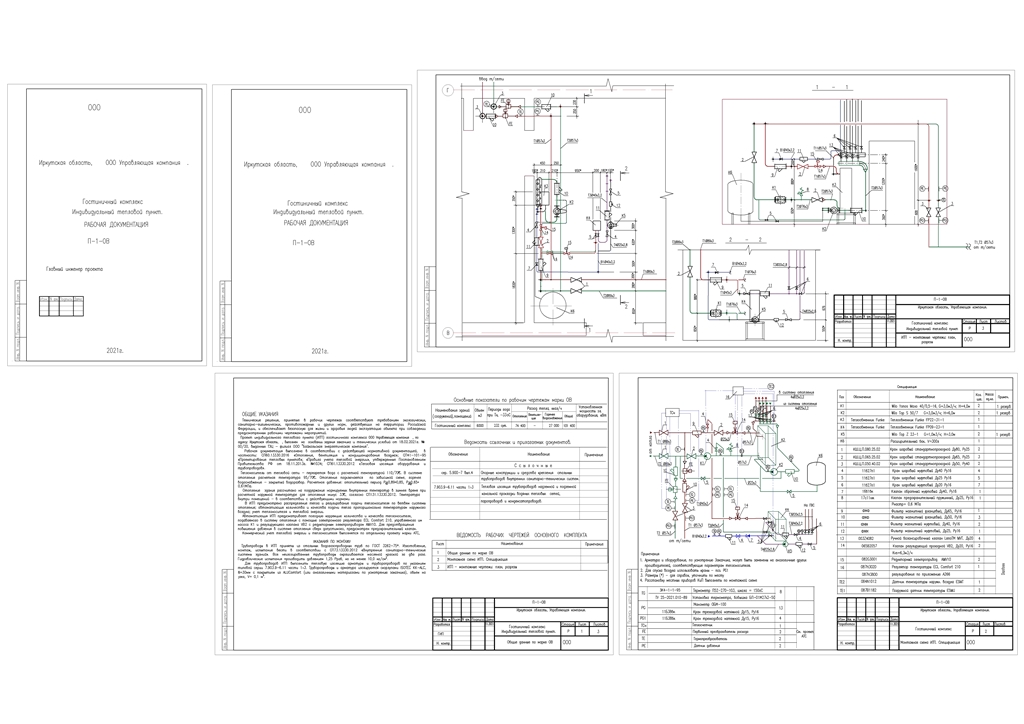

ИТП Гостиница

Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
Проект индивидуального теплового пункта (ИТП) гостиничного комплекса ООО Управляющая компания , по адресу: Иркутская область, , выполнен на основании задания заказчика и технических условий от 18.02.2021г. № 00/20, выданных ТЭЦ - филиал ООО "Байкальская энергетическая компания".
Рабочая документация выполнена в соответствии с действующей нормативной документацией, в частности: СП60.13330.2016 «Отопление, вентиляция и кондиционирование воздуха»; СП41-101-95 «Проектирование тепловых пунктов»; «Правила учета тепловой энергии», утвержденные Постановлением Правительства РФ от 18.11.2013г. №1034; СП61.13330.2012 «Тепловая изоляция оборудования и трубопроводов».
Теплоноситель от тепловой сети - перегретая вода с расчетной температурой 110/70о/С. В системе отопления расчетная температура 95/70о/С. Отопление подключается по зависимой схеме, горячее водоснабжение - закрытый водоразбор. Расчетное давление: отопительный период Р/пр=0,89÷0,85, Р/обр=0,65÷ 0,61МПа.
Отопление здания рассчитано на поддержание нормируемых внутренних температур в зимнее время при расчетной наружной температуре для отопления минус 33о/С, согласно СП131.13330.2012. Температура внутри помещений - в соответствии с действующими нормами.
В ИТП предусмотрено распределение тепла и регулирование подачи теплоносителя по ветвям системы отопления; автоматизация количества и качества подачи тепла пропорционально температурам наружного воздуха; учет теплоносителя и тепловой энергии.
Автоматизация ИТП предусматривает погодную коррекцию количества и качества теплоносителя, подаваемого в систему отопления с помощью электронного регулятора ECL Comfort 210, управляемого им насоса К1 и регулирующего клапана VВ2 c редукторным электроприводом AMV10. Для предотвращения повышения давления в системе отопления сверх допустимого, предусмотрен предохранительный клапан.
Коммерческий учет тепловой энергии и теплоносителя выполнятся по отдельному проекту марки АТС,

УКАЗАНИЯ ПО МОНТАЖУ
Трубопроводы в ИТП приняты из стальных водогазопроводных труб по ГОСТ 3262-75*. Изготовление, монтаж, испытание вести в соответствии с СП73.13330.2012 «Внутренние санитарно-технические системы зданий». Все неизолированные трубопроводы окрашиваются масляной краской за два раза. Гидравлические испытания производить давлением 1,25 Рраб, но не менее 10,0 кг/см2/.
Для трубопроводов ИТП выполнить тепловую изоляцию арматуры и труборопроводов по указаниям типовой серии 7.903.9-6.11 части 1÷3. Труборопроводы и арматура изолируются скорлупами ISOTEC KK-ALC, δ=30мм с покрытием из ALUComfort (или аналогичными материалами по усмотрению заказчика), объем на узел, V= 0,1 м³.
