Отопление 7-этажного 3-секционного жилого здания

Южно-уральский государственный университет
Кафедра "Теплогазоснабжение и вентиляция"
Дисциплина "Отопление"
Тема "Отопление 7-этажного 3-секционного жилого здания"
Челябинск 2015

Здание 7-этажное 3-секционное.
город - Екатеринбург;
Расчетные параметры наружной и внутренней среды:
Расчетная температура наружного воздуха tн = - 35 ºC [1].

1) Система отопления –двухтрубная с попутным движением теплоносителя по магистральным трубопроводам;
2) Источник теплоснабжения – тепловые сети;
3) Параметры теплоносителя из тепловой сети:
t1 = 130°С, t2 = 70°С, Р1 = 0,54 МПа, Р2=0,38 МПа;
4) Параметры теплоносителя системы отопления:
t1 = 95°С, t2 = 70°С;
5) Схема подключения - независимая;
6) Схема присоединения системы ГВС к тепловым сетям - независимая

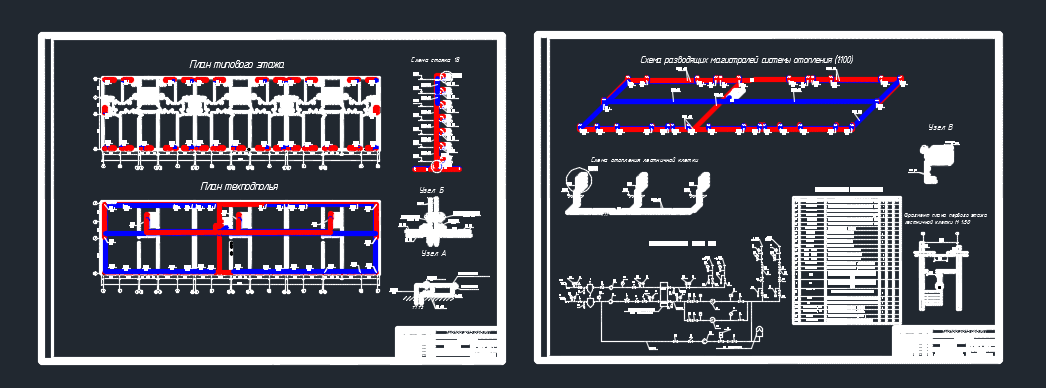

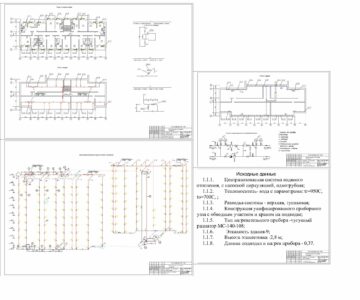

Работа содержит 2 чертежа формата А1 и 35стр ПЗ в которых
ОПИСАНИЕ ПРИНЯТОЙ СИСТЕМЫ ОТОПЛЕНИЯ
ГИДРАВЛИЧЕСКИЙ РАСЧЕТ СИСТЕМЫ ОТОПЛЕНИЯ
ТЕПЛОВОЙ РАСЧЕТ ОТОПИТЕЛЬНЫХ ПРИБОРОВ
ПЛАНЫ ПОМЕЩЕНИЯ
СХЕМА ЛЕСТНИЧНОЙ КЛЕТКИ
СХЕМА РАЗВОДЯЩИХ МАГИСТРАЛЕЙ
ПРИНЦИПИАЛЬНАЯ СХЕМА ИПТ И СПЕЦИФИКАЦИЯ К СХЕМЕ
