Отопление многоквартирного семиэтажного жилого дома

Белорусский национальный технический университет
кафедра «Теплогазоснабжение и вентиляция»
курсовой проект по дисциплине «Отопление» на тему «отопление многоквартирного семиэтажного жилого дома»
Минск 2019

В данном курсовом проекте рассматривается конструирование и расчет тупиковой системы водяного отопления с верхней разводкой магистральных теплопроводов жилого многоквартирного шестиэтажного дома, расположенного в г.Жлобин, ориентация главного фасада здания – на северо-запад.
В проекте произведены расчеты для однотрубной и двухтрубной систем отопления с зависимой схемой подключения к теплосетям; представлены схемы систем отопления и тепловых пунктов с их тепло-гидравлическим расчетом, а также выполнен подбор оборудования теплового пункта.
Согласно заданию, объектом проектирования является жилое многоквартирное здание, расположенное в г.Жлобин. Здание двухсекционное, семиэтажное.
Сопротивление теплопередаче ограждающих конструкций:
• наружная стена – Rт =2,94 м2 0С/Вт;
• покрытие чердачное – Rч =5,74 м2 0С/Вт
• пол над подвалом – Rп =2,8 м2 0С/Вт
Источник теплоснабжения: тепловые сети с параметрами: Тг=1300С
Параметры теплоносителя в системе:
tг =900С, t0 =700С.
Отопительные приборы: радиаторы чугунные МС-140М
Расчетная температура наружного воздуха – средняя температура наиболее холодной пятидневки обеспеченностью 0,92: text= -240С.
Согласно СНБ 4.02.01-03 «Отопление, вентиляция и кондиционирование воздуха» принимаем следующие расчетные параметры внутреннего воздуха:
- жилая комната tв=180C (для угловых комнат tв=200С);
- кухня tв=180C;
- лестничная клетка tв=160C;
- ванная tв=250C;
- туалет tв=180C
- относительная влажность внутреннего воздуха: φв=55%.

Содержание пояснительной записки:

Аннотация……………………………………………………………………….…….......1
Введение…………………………………………………………………...................…2
1.Краткое описание задания, расчетные параметры наружного и внутреннего воздуха ………………………………………………………………………………….…5
2. Определение расчётной температуры в неотапливаемом подвале………..………..6
3. Определение расчетных температур в неотапливаемых помещениях (чердака, тамбура ЛК) ….…………………………………………………………………………....8
4. Определение расчетных потерь теплоты помещениями и зданием..………...……..9
5 Конструирование и расчет однотрубной системы водяного отопления……………
5.1. Конструирование системы отопления, определение расчетного теплового потока и расхода теплоносителя для отопительных приборов, расчетной мощности системы отопления …….………………………………………………………………………….16
5.2.Конструирование, тепло-гидравлический расчет и подбор оборудования теплового пункта при зависимой схеме подключения к тепловым сетям ……………………………………………………………………………………...……..18
5.3.Гидравлический расчет однотрубной системы отопления методом
характеристик сопротивления. Подбор насоса циркуляционного …………………..19
5.4. Подбор отопительных приборов ………………………………………………..…22
6. Конструирование и расчет двухтрубной системы водяного отопления…………..24
6.1 Конструирование системы отопления, определение расчетного теплового потока и расхода теплоносителя для отопительных приборов, расчетной мощности системы отопления ……………………………………………………………………………….24
6.2.Конструирование, тепло-гидравлический расчет и подбор оборудования теплового пункта при независимой схеме подключения к тепловым сетям …………………………………………………………………………………………....24
6.3.Гидравлический расчет двухтрубной системы отопления методом удельных потерь давления на трение. Подбор термостатических и балансовых на обратных подводках клапанов отопительных приборов, определение их требуемой пропускной способности………………………………………………………………………..…….26
6.4. Подбор отопительных приборов ………………………………………………….30

7. Основные рекомендации по монтажу, пуску и наладке……………………………31
8. Резюме …………………………………………………………….…………………..32
Список использованной литературы …………………………………………….….33

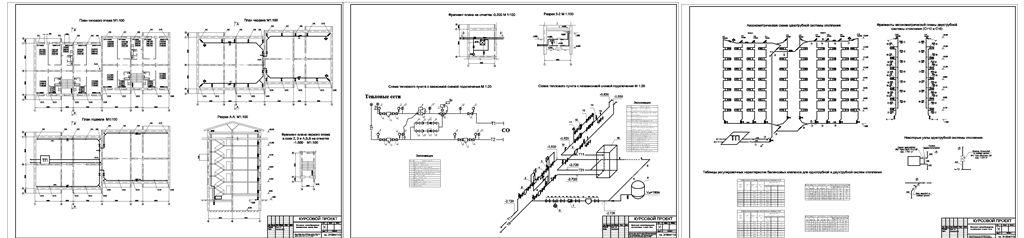

Графическая часть содержит :
план подвала
план типового этажа
план чердака
аксонометрическую схему однотрубной системы отопления
фрагменты аксонометрической системы двухтрубной системы отопления
несколько узлов однотрубной системы отопления
схема теплового пункта с зависимой системой подключения
схема теплового пункта с независимой системой подключения

Состав: Графическая часть содержит : план подвала план типового этажа план чердака аксонометрическую схему однотрубной системы отопления фрагменты аксонометрической системы двухтрубной системы отопления несколько узлов однотрубной системы отопления схема теплового пункта с зависимой системой подключения схема теплового пункта с независимой системой подключения и пояснительная записка

Софт: AutoCAD 2019

Файлы:
Kursach.docx
Чертеж.dwg
