Отопление жилого дома в городе Тюмень.

Ульяновский Государственный Технический Университет
Кафедра Теплогазоснабжение и вентиляция
Курсовой проект по дисциплине "Отопление"
На тему "Отопление жилого дома"
Ульяновск 2019

Исходные данные
1. Город: Тюмень.
2. План этажа: 1.
3. Ориентация фасада: Юг.
4. Количество этажей: 10.
5. Высота этажа: 2,8 (м).
6. Тип системы: лучевая схема.
7. Схема подключения системы отопления: независимая с
теплообменником.
8. Размеры типового этажа:
А=3,7 (м)
Б=3,7 (м)
В=3,3 (м)
9. tн5 = -35 ºС
tв = 21 ºС
Угловая комната: tв = 23 ºС
Кухня: tв = 19 ºС
Лестничная клетка: tв = 14 ºС
10.Сопротивление теплопередаче наружного ограждения (Стена)R=4,26
((м2·ºС)/Вт) => k = 0,23 (Вт/( м2·ºС))
11.Сопротивление теплопередаче подвального перекрытия R=4,68((м2·ºС)/Вт) => k = 0,213 (Вт/( м2·ºС))
12.Сопротивление теплопередаче чердачного перекрытия R=4,74
((м2·ºС)/Вт) => k = 0,21 (Вт/( м2·ºС))
13. Тип заполнения светового проема: Обычное стекло и однокамерный
стеклопакет в раздельных переплетах из стекла: с твердым
селективным покрытием.
R=0,59 ((м2·ºС)/Вт) => k = 1,69 (Вт/( м2·ºС))
14. Максимальная скорость ветра по румбам за январь: ν = 3,0 (м/с)
15. Коэффициент учета изменения скоростного давления ветра: Ки=1,1

Содержание пояснительной записки (перечень подлежащих разработке вопросов)
1.Расчет тепловой мощности системы отопления
2. Расчет теплоты на инфильтрацию воздуха лестничной клетке
3. Гидравлический расчет
4.Расчет и подбор внутриквартирного оборудования
5.Теплотехнический расчет отопительных приборов

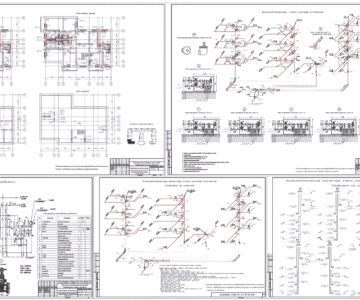

Перечень графического материала (с точным указанием обязательных чертежей)

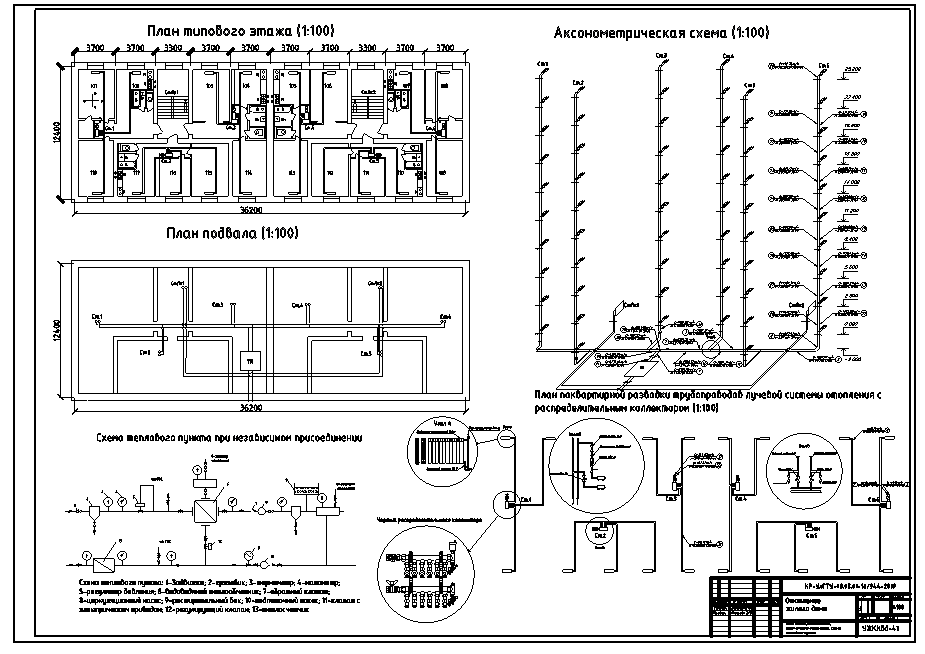

1. План типового этажа (1:100).
2. План подвала (1:100).
3. Аксонометрическая схема (1:100).
4.Узлы приборов.
