Центральное отопление пятиэтажного жилого дома в городе Вологда

Тольяттинский государственный университет
Кафедра «Теплогазоснабжение и вентиляция»
Курсовой проект по дисциплине «Отопление»
На тему: «Центральное отопление пятиэтажного жилого дома в городе Вологда»
Тольятти 2017

Аннотация
В данной курсовой работе выполнен расчет системы отопления жилого пятиэтажного здания. Система отопления зависимая с насосом на обратке, с нижней разводкой и тупиковым движением теплоносителя. Был произведен расчет теплопотерь здания, гидравлический расчет систем отопления, увязка стояков, подбор оборудования, расчет грязевика и подбор насоса.

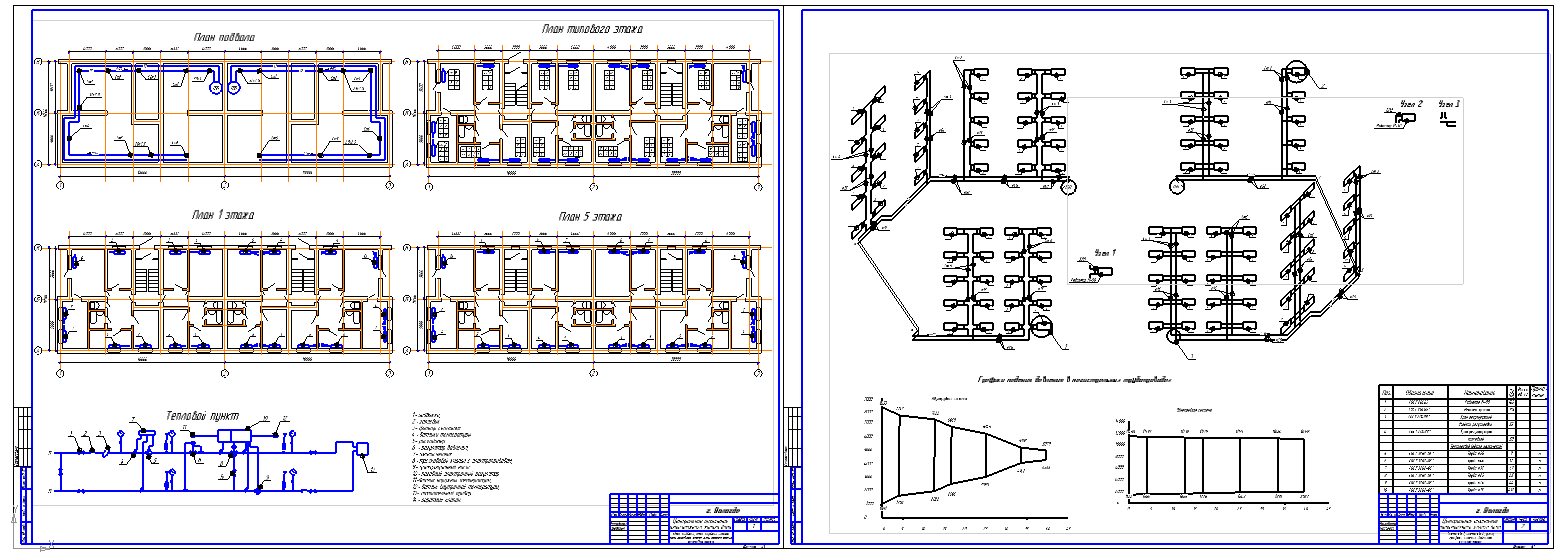

Графическая часть включает в себя: план подвала с магистральными трубопроводами, стояками и их присоединениями к магистралям, план первого, пятого и типового этажей с месторасположением радиаторов, аксонометрические схемы систем отопления, схему теплового пункта, эпюры падения давлений в магистральных трубопроводах и спецификацию.

Содержание
Введение 4
1.Исходные данные 5
2.Параметры наружного воздуха 5
3.Параметры внутреннего микроклимата 6
4.Теплотехнические характеристики наружных ограждений 7
5.Тепловой баланс помещения 8
5.1 Теплопотери через наружные ограждения 8
5.2 Теплопотери на нагрев инфильтрационного воздуха 8-9
5.3 Теплопоступления от бытовых приборов 9
6.Удельные тепловые показатели здания, расчет стоимости
отопления с использованием различного топлива 15
7. Расчёт двухтрубной системы отопления 17
7.1 Гидравлический расчёт двухтрубной системы отопления 17
7.2 Расчет количества секций двухтрубной системы отопления 24
8. Расчёт однотрубной системы отопления 28
8.1 Гидравлический расчёт однотрубной системы отопления 28
8.2 Расчет количества секций однотрубной системы отопления 33
9. Подбор оборудования теплового пункта 36
9.1. Подбор насоса 36-38
9.2 Расчет грязевика 38
Заключение 39
Список литературы 40

Состав: План подвала, План первого этажа, План типового этажа, План пятого этажа, Тепловой пункт, Схема СО 1, Схема СО 2, Узлы, Графики падения давления, Спецификация Язык документа

Софт: КОМПАС-3D 16
