Отопление и горячее водоснабжение многоквартирного жилого дома в г.Полоцке

Брестский государственный технический университет
Кафедра теплогазоснабжения и вентиляции
Дипломный проект "Отопление и горячее водоснабжение многоквартирного жилого дома в г.Полоцке", 2022г

Источник теплоснабжения - тепловые сети от ТЭЦ с параметрами воды в подающем и обратном трубопровода Тг=120С, То=70С, давление в подающем и обратном трубопроводах теплосети на вводе в тепловой пункт Рп=0,6МПа, Ро=0,35МПа. Присоединение системы отопления здания к тепловым сетям в индивидуальном тепловом пункте, расположенном в подвале здания по независимой схеме; присоединение системы горячего водоснабжения - по одноступенчатой параллельной схеме.
Система отопления - водяная двухтрубная с поквартирной разводкой с параметрами теплоносителя tг=80С, tо=60С; система горячего водоснабжения - циркуляционная. Материал трубопроводов системы отопления и горячего водоснабжения полиэтилен, радиаторы биметаллические. Этажность здания - 8 этажей.

Содержание

Введение………………………………………………………………………….
1.1. Отопление……………………………………………………………………
1.1.1. Расчет потерь теплоты помещениями…………………………………...
1.1.2. Проектирование системы отопления…………………………………….
1.1.3. Тепловой расчёт…………………………………………………………...
1.1.4. Гидравлический расчет…………………………………………………...
1.2. Горячее водоснабжение…………………………………………………….
1.2.1. Определение расходов воды и теплоты…………………………………
1.2.2. Гидравлический расчет подающих теплопроводов системы ГВС…….
1.2.3. Расчет тепловых потерь…………………………………………………..
1.2.4. Определение циркуляционных расходов воды…………………………
1.2.5. Гидравлический расчет циркуляционных теплопроводов…………….
1.3. Индивидуальный тепловой пункт…………………………………………
1.3.1. Определение тепловых нагрузок………………………………………...
1.3.2. Выбор схемы теплового пункта и его блоков…………………………..
1.3.3. Подбор оборудования теплового пункта………………………………..
1.4. Энергосбережение и энергоэффективные технологии, применяемые в проекте……………………………………………………………………………
Заключение………………………………………………………………………..
Литература ………………………………………………………………………..

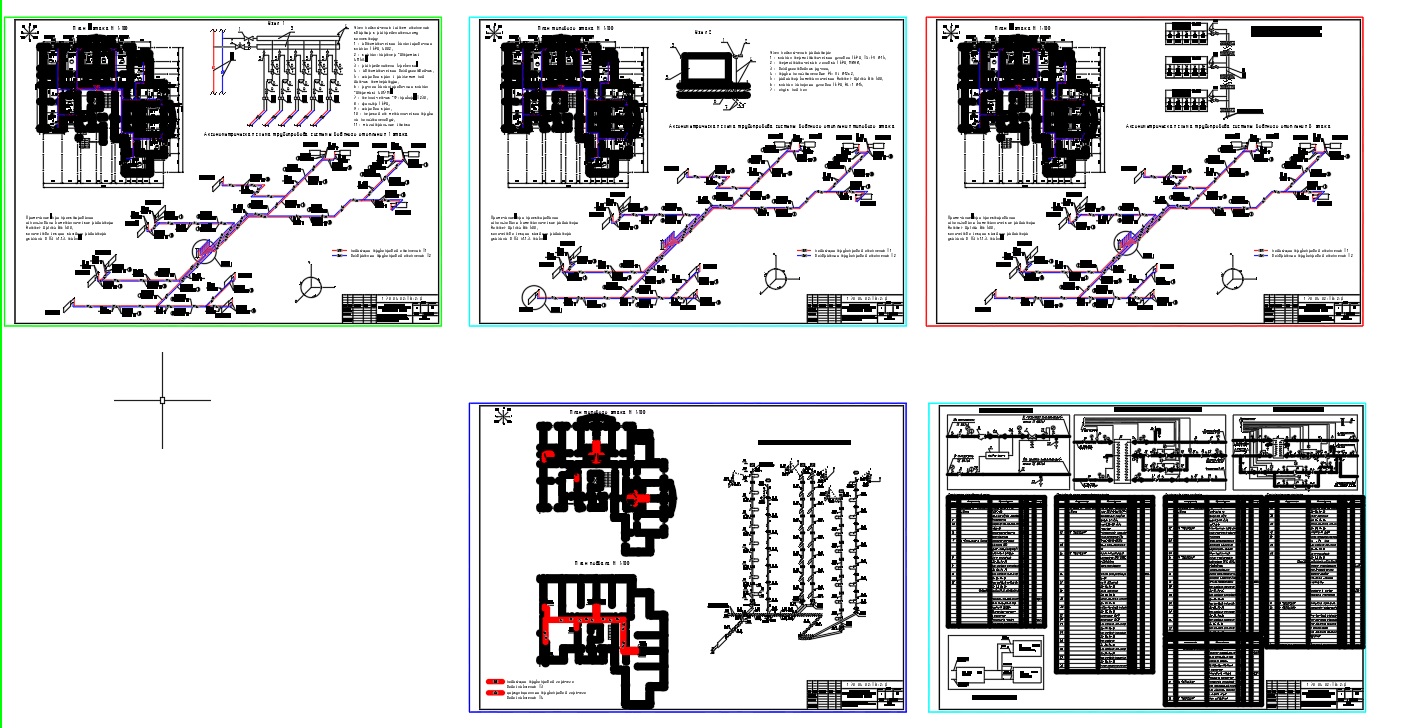

Перечень чертежей:

1 л  - План 1-го этажа. Аксонометрическая схема трубопроводов системы отопления 1 этажа.
Узел подключения систем отопления квартир к распределительному коллектору
2 л -План типового этажа. Аксонометрическая схема трубопроводов системы отопления типового этажа. Узел подключения радиатора
3 л - План 8-го этажа. Аксонометрическая схема трубопроводов системы отопления 8-го этажа. Схема системы теплоснабжения распределителей с нанесением настроек АБК и РБК
4 л - План типового этажа, план подвала. Аксонометрическая схема трубопроводов системы горячего водоснабжения
5 л - Схема блока ввода, схема блока отопления, схема блока горячего водоснабжения, схема совмещения блоков, спецификация оборудования блоков
