Индивидуальный тепловой пункт многоквартирного жилого дома

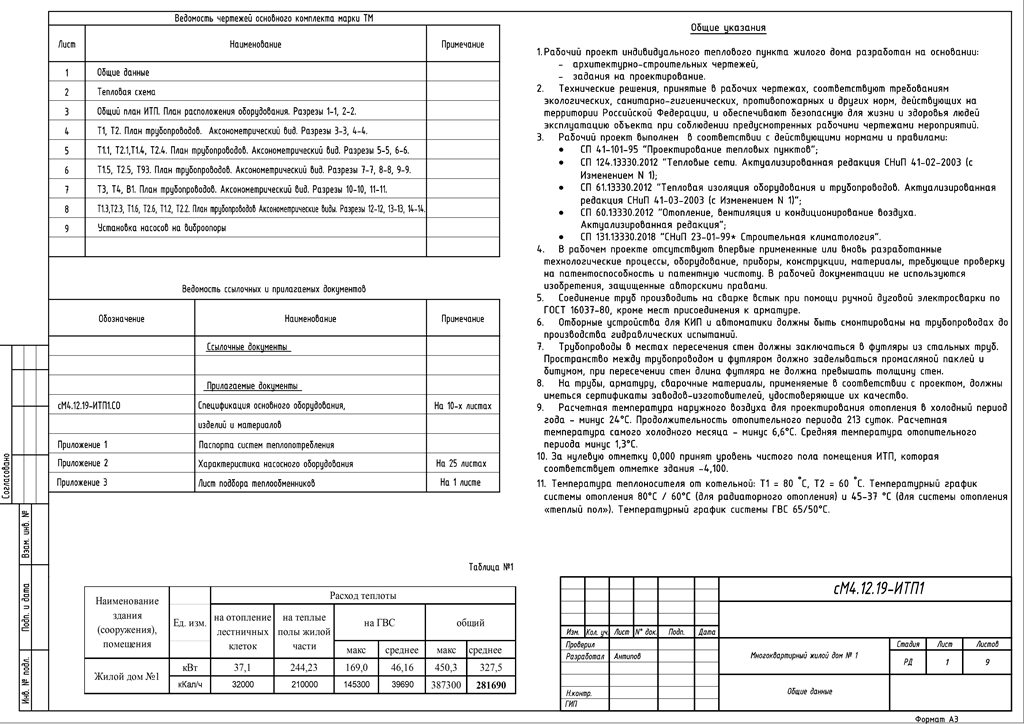

Общие указания

1. Рабочий проект индивидуального теплового пункта жилого дома разработан на основании:
- архитектурно-строительных чертежей,
- задания на проектирование.
2. Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
3. Рабочий проект выполнен в соответствии с действующими нормами и правилами:
· СП 41-101-95 "Проектирование тепловых пунктов";
· СП 124.13330.2012 "Тепловые сети. Актуализированная редакция СНиП 41-02-2003 (с Изменением N 1);
· СП 61.13330.2012 "Тепловая изоляция оборудования и трубопроводов. Актуализированная редакция СНиП 41-03-2003 (с Изменением N 1)";
· СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция";
· СП 131.13330.2018 "СНиП 23-01-99* Строительная климатология".
4. В рабочем проекте отсутствуют впервые примененные или вновь разработанные технологические процессы, оборудование, приборы, конструкции, материалы, требующие проверку на патентоспособность и патентную чистоту. В рабочей документации не используются изобретения, защищенные авторскими правами.
5. Соединение труб производить на сварке встык при помощи ручной дуговой электросварки по ГОСТ 16037-80, кроме мест присоединения к арматуре.
6. Отборные устройства для КИП и автоматики должны быть смонтированы на трубопроводах до производства гидравлических испытаний.
7. Трубопроводы в местах пересечения стен должны заключаться в футляры из стальных труб. Пространство между трубопроводом и футляром должно заделываться промасляной паклей и битумом, при пересечении стен длина футляра не должна превышать толщину стен.
8. На трубы, арматуру, сварочные материалы, применяемые в соответствии с проектом, должны иметься сертификаты заводов-изготовителей, удостоверяющие их качество.
9. Расчетная температура наружного воздуха для проектирования отопления в холодный период года - минус 24°С. Продолжительность отопительного периода 213 суток. Расчетная температура самого холодного месяца - минус 6,6°С. Средняя температура отопительного периода минус 1,3°С.
10. За нулевую отметку 0,000 принят уровень чистого пола помещения ИТП, которая соответствует отметке здания -4,100.
11. Температура теплоносителя от котельной: Т1 = 80 ˚С, Т2 = 60 ˚С. Температурный график системы отопления 80°С / 60°C (для радиаторного отопления) и 45-37 °C (для системы отопления «теплый пол»). Температурный график системы ГВС 65/50°C.
