Индивидуальный тепловой пункт тепловой мощностью 200 кВт.
Источником теплоснабжения является существующая котельная.
Теплоноситель - сетевая вода с параметрами 95-70°C.
Расчетная температура наружного воздуха tн= -34°С
Cхема присоединения водоподогревателя горячего водоснабжения - одноступенчатая,
посредством пластинчатого теплообменника М6-MFG "Alfa-Laval".
- Главная -
- Чертежи -
- Инженерные системы -
- Теплоснабжение -
- Индивидуальный тепловой пункт
Индивидуальный тепловой пункт
0
311
4805
5
0
50
Сообщить о проблеме
Автор
Lunnaya
Дата
17.02.2014
Язык
Русский
Состав
Тепломеханическая часть (ТМ). Общие данные. Схема. План. Спецификация.
Софт
AutoCAD 2007
Как открыть?
Содержимое архива
-
итп
-

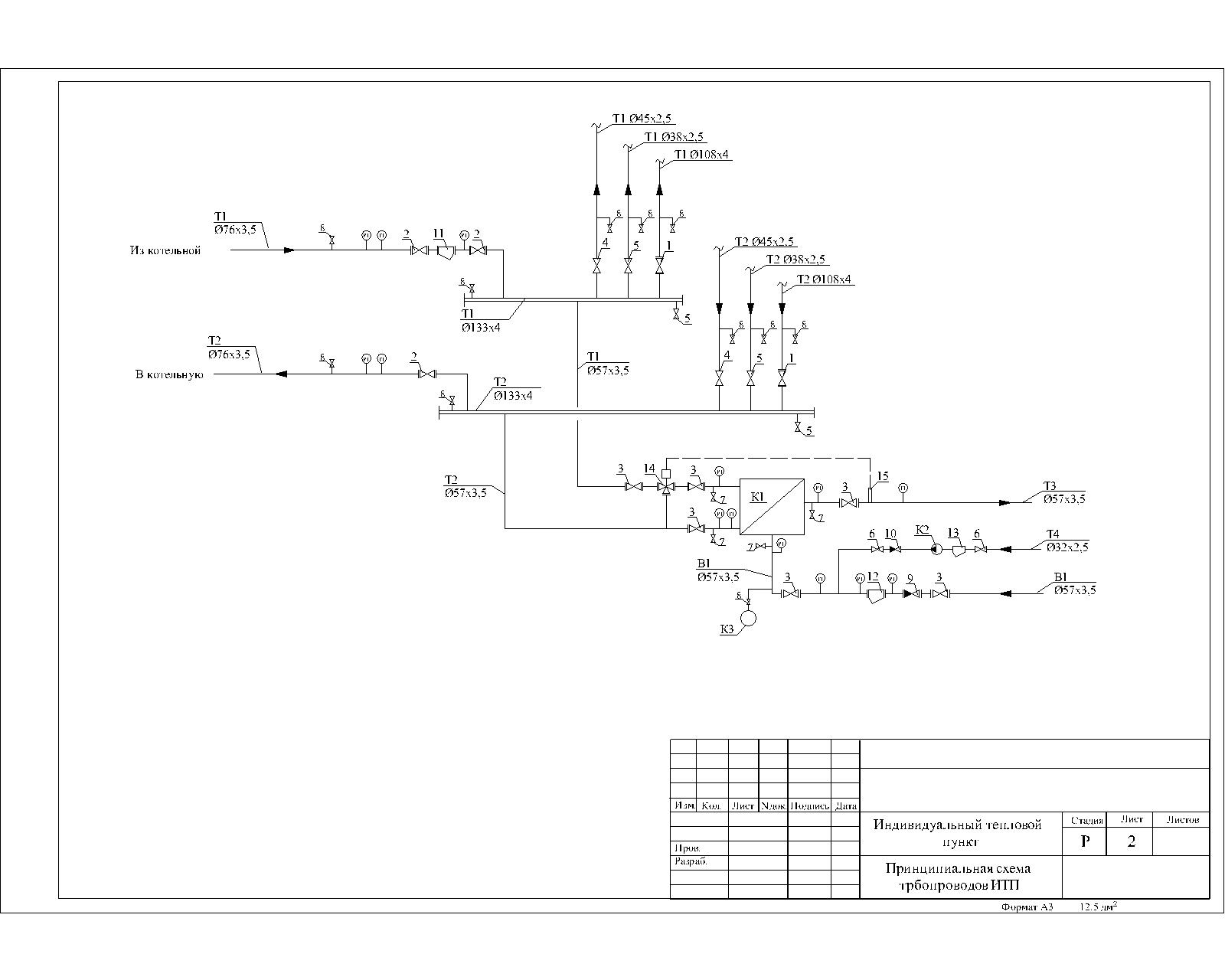

Принцип. схема.Спецификация.dwg
-
Компоновка.dwg
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
