Индивидуальный тепловой пункт мощностью 1,0МВт
Индивидуальный тепловой пункт в блочно-модульном исполнении, мощностью 1 МВт, на базе теплообменников Альфа-Лаваль, циркулирующих насосов контура отопления WILO и запорно-регулирующей арматурой Danfoss. Регулирование температуры системы отопление выполнено при помощи седельного клапана с сервоприводом AMV55 Danfoss установленного на обратной линии греющего контура. На прямой линии греющего контура установлен ручной балансировочный клапан, с присоединительными штуцерами для расходомера. Расчетные расходы теплоносителя выполнены ля температурного режима: греющий контур 105 -80 гр., нагреваемого 95-70гр.
Подпитка отопительного (нагреваемого) контура осуществляется от обратной линии греющего контура через автоматический клапан подпитки на всас насосов циркуляции сети.

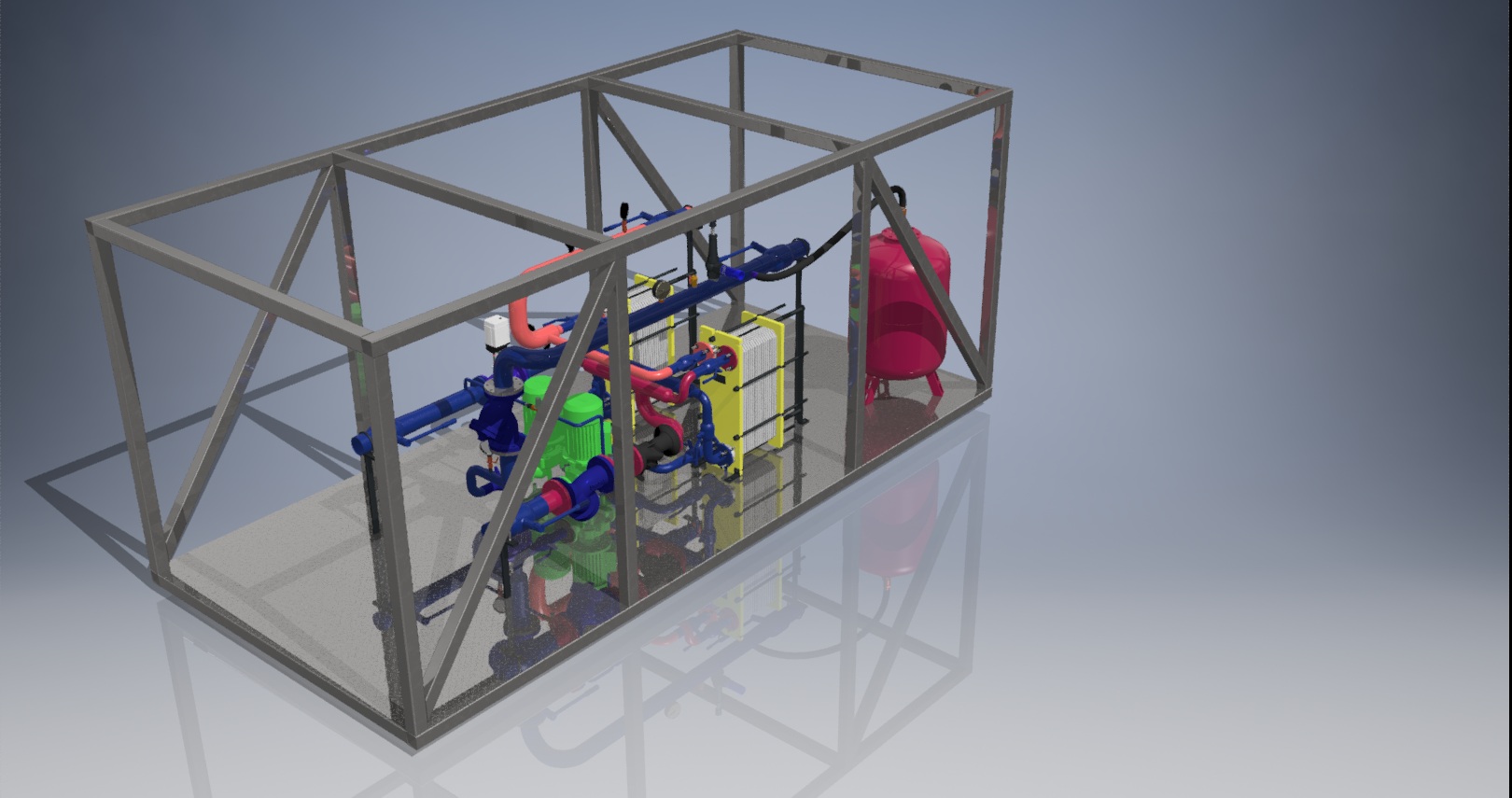

Состав: 3D сборка, pdf - виды ИТП с экспликацией основного оборудования
Софт: STEP / IGES 2013
