Индивидуальный тепловой пункт блочного исполнения для жилого многоквартирного дома. Рабочая документация. Раздел ТМ.

0
0
84
1
0

Индивидуальный тепловой пункт блочного исполнения для жилого многоквартирного дома.
Системы отопления и горячего водоснабжения жилого дома разделены на две зоны, для каждой зоны предусматриваются отдельные независимые модули отопления и горячего водоснабжения.

Присоединение подогревателей горячего водоснабжения предусмотрено по двухступенчатой смешанной схеме с возможностью работы подогревателя 2-й ступени по предвключенной схеме.
Тепловая нагрузка ГВС для 1-й зоны 255,8 кВт, для 2-й зоны 197,7 кВт.

Для систем отопления предусмотрено по два подогревателя, каждый из которых обеспечивает 100% тепловой нагрузки. Тепловая мощность подогревателей отопления для 1-зоны 216 кВт, для 2-ой зоны 307 кВт



Автор
hellriser
Дата
14.04.2023
Язык
Русский
Состав
Рабочие чертежи ТМ, Пояснительная записка с расчётами.
Софт
КОМПАС-3D 16.1 Как открыть?
Содержимое архива
  • Бланк расчета клапана для подогревателя отопления 2-й зоны .cdw
  • Бланк расчета клапана РПД .cdw
  • л.СО Спецификация.cdw
  • Бланк подбора подпиточного насоса 2-й зоны.cdw
  • л.5 План расположения оборудования.cdw
  • Бланк подбора насоса отопления 2-й зоны.cdw
  • -ТМ.РР.docx

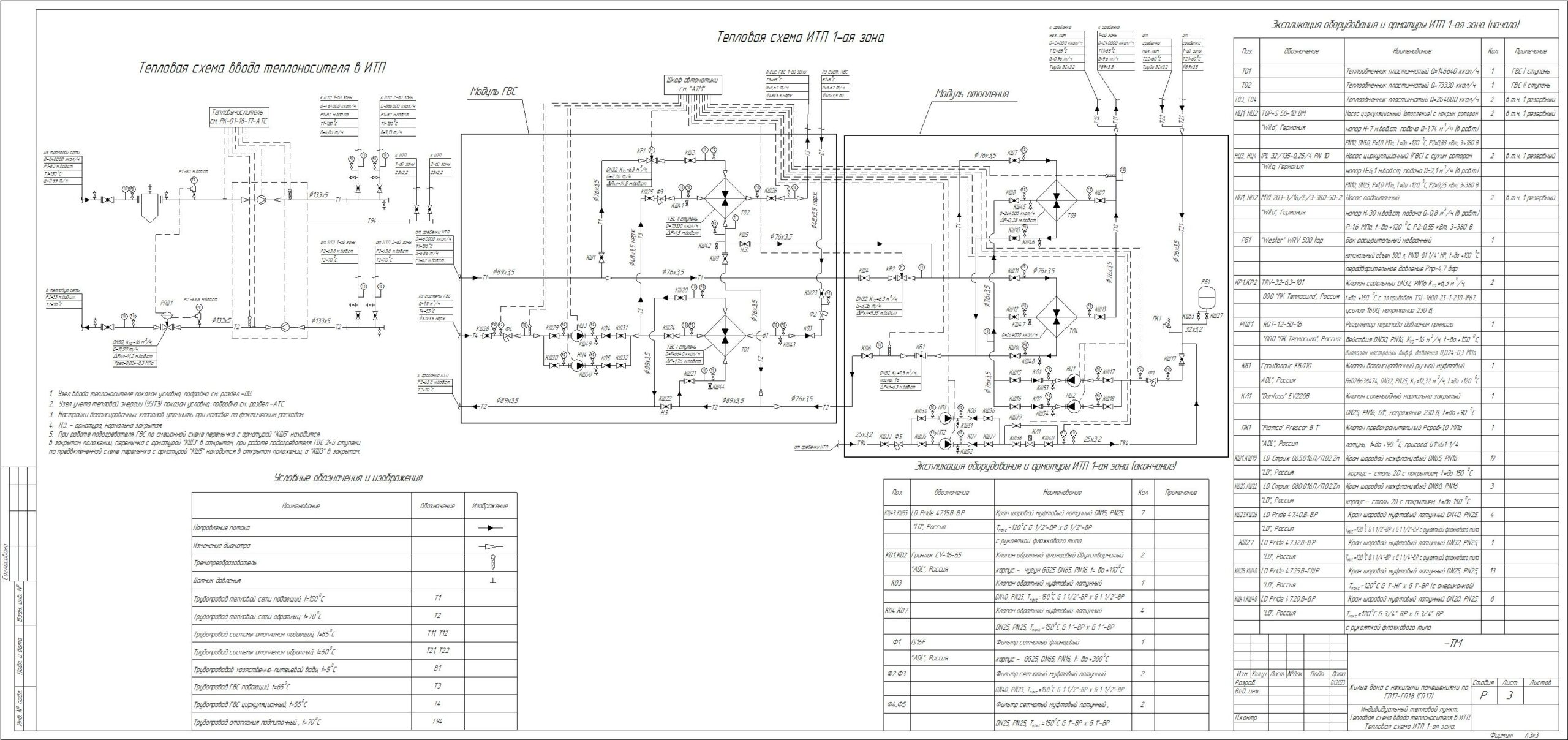

  • л.3,4 Тепловая схема ИТП.cdw
