Тепловой пункт малоэтажного жилого дома. Раздел ТМ

Рабочая документация раздела ТМ индивидуального теплового пункта (ИТП).
Тепловые нагрузки разработанного итп:
- отопление 0,09185 Гкал/ч
- гвс 0,09360 Гкал/ч.
Температура теплоносителя на входе в итп:
зимой 115-70 град.С
летом 70-40 град.С.
На вводе в тепловой пункт предусмотрен узел учета тепловой энергии УУТЭ (технические решения УУТЭ приняты в разделе УУ). Горячее водоснабжение решается по одноступенчатой схеме, отопление по независимой схеме. Раздел выполнен в полном объеме.

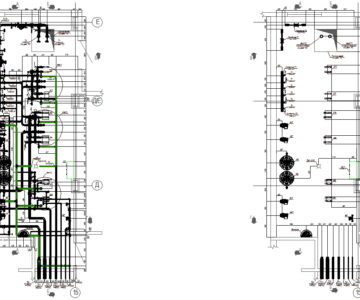

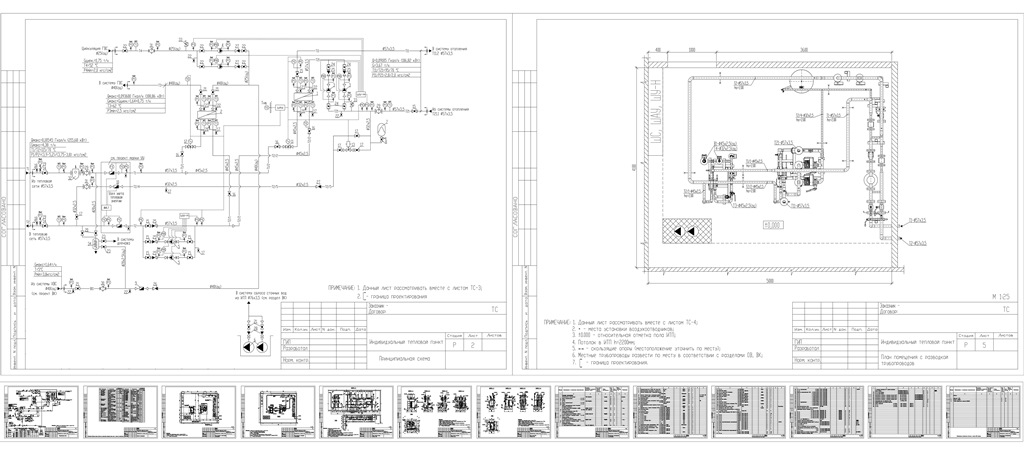

Состав: ПЗ, схема, перечень оборудования, чертежи блоков ИТП заводской готовности, расстановка блоков и обвязка трубопроводами, спецификация Язык документа

Софт: AutoCAD 2018

Каталог / Инженерные системы / Теплоснабжение / Тепловой пункт малоэтажного жилого дома. Раздел ТМ

Просмотр файлов
ИТП Дом учителя/
ИТП Дом учителя/proekt.dwg
ИТП Дом учителя/Общие данные ТС.doc
ИТП Дом учителя/Подбор клапанов.docx
ИТП Дом учителя/подбор насосов.doc
