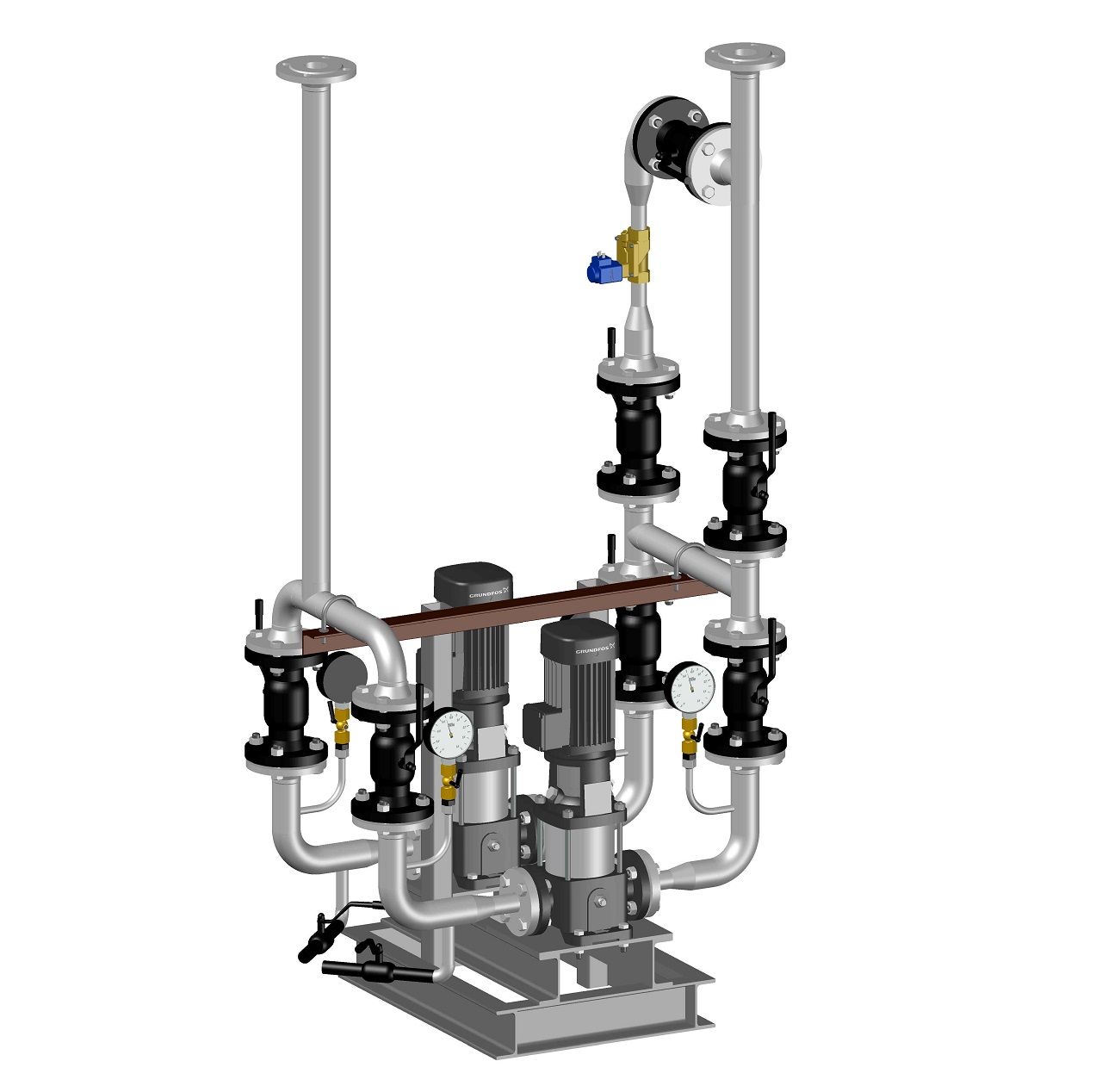

Блок насосов заполнения теплового пункта

Блок насосов заполнения теплового пункта – элемент теплового пункта, предназначенный для заполнения теплоносителем систем отопления и вентиляции.
Технические характеристики:
тепловая нагрузка на системы ОВ 1,5 Гкал/ч,
наружный диаметр трубопроводов Ду 57 мм,
температура теплоносителя 70 град.С.
Блок коллекторов выполнен на металлической раме.
Запорно-регулирующая и спускная арматура: Броен, Данфосс.
Насосы: Грундфос.
3D-модель блока соответствует СП 41-101-95 и требованиям МОЭК, разработана для жилого комплекса московской области.
Данное блочное решение возможно применять для тепловых пунктов с аналогичными техническими характеристиками.

Состав: 3D Сборка Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Блок насосов заполнения теплового пункта

Блок насосов заполнения теплового пункта.dwg
