Блок циркуляционных насосов ГВС

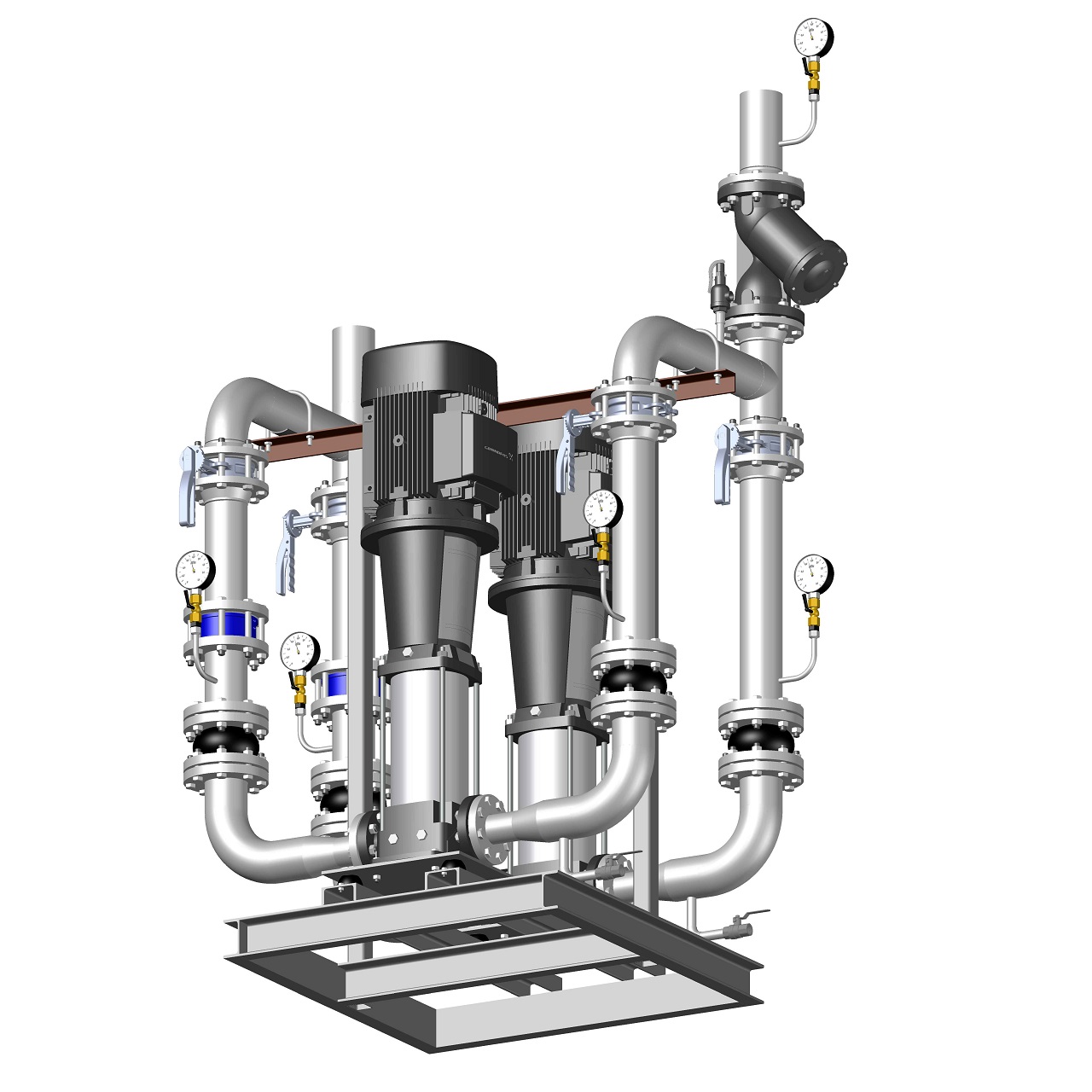

Блок циркуляционных насосов горячего водоснабжения (ГВС) предназначен для создания давления и постоянной циркуляции воды в бытовых системах водоснабжения. После открытия крана, приходится долгое время ждать, пока вода станет горячей, и чем дальше от ввода ГВС расположена водоразборная точка, тем больше времени для этого необходимо.
Технические характеристики:
тепловая нагрузка 1,2 Гкал/ч,
наружный диаметр трубопроводов блока Дн 108 мм,
температура перекачиваемой воды 50-55 град.С,
расход 20 м3/ч.
Блок коллекторов выполнен на металлической раме.
Основание установки выполнено на виброопорах.
Запорно-регулирующая и спускная арматура: Броен, Немен.
Насосы: Grundfos
3D-модель блока соответствует СП 41-101-95 и требованиям МОЭК, разработана для жилого комплекса московской области.
Данное блочное решение возможно применять для тепловых пунктов с аналогичными техническими характеристиками.

Состав: 3D Сборка Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Блок циркуляционных насосов ГВС
