Сборный и распределительный коллекторы ГВС теплового пункта

Сборный и распределительный коллекторы – элементы теплового пункта из трубы большего диаметра, чем подводящие трубопроводы, заглушенные с двух сторон для сбора либо распределения теплоносителя.
Технические характеристики:
тепловая нагрузка 1,2 Гкал/ч,
наружный диаметр распределительного подающего коллектора Дн 133 мм,
наружный диаметр сборного циркуляционного коллектора Дн 108 мм,
температура горячей воды 65 град.С.
Блок коллекторов выполнен на металлической раме.
Запорно-регулирующая и спускная арматура: Броен, Немен.
3D-модель блока соответствует СП 41-101-95 и требованиям МОЭК, разработана для жилого комплекса московской области.
Данное блочное решение возможно применять для тепловых пунктов с аналогичными техническими характеристиками.
Коллекторы применены для системы горячего водоснабжения.

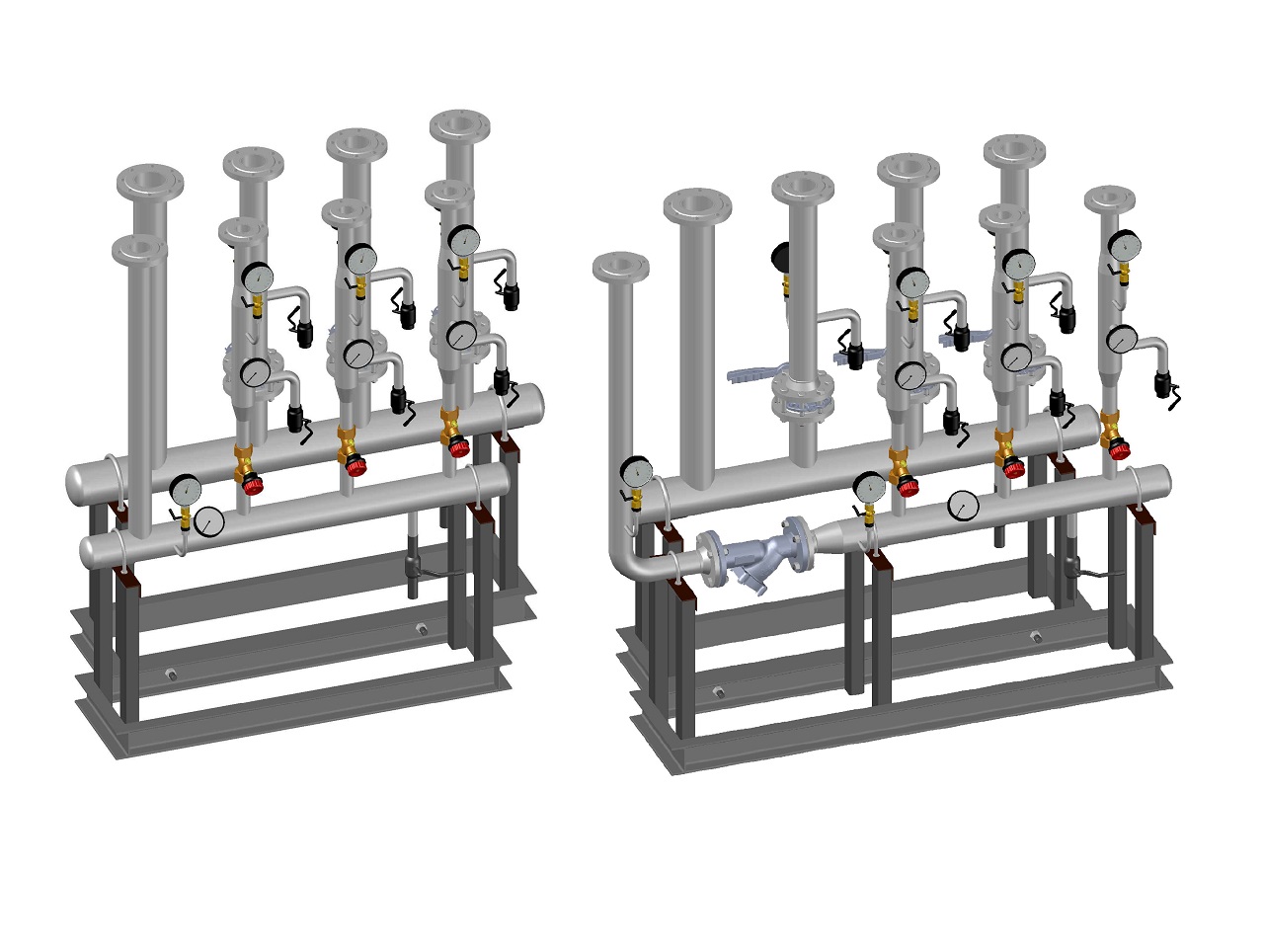

В файле представлены 3D-сборки в двух вариантах исполнения - с фильтром и без фильтра.

Состав: 3D сборка Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Сборный и распределительный коллекторы ГВС теплового пункта

Коллекторы ГВС.dwg
