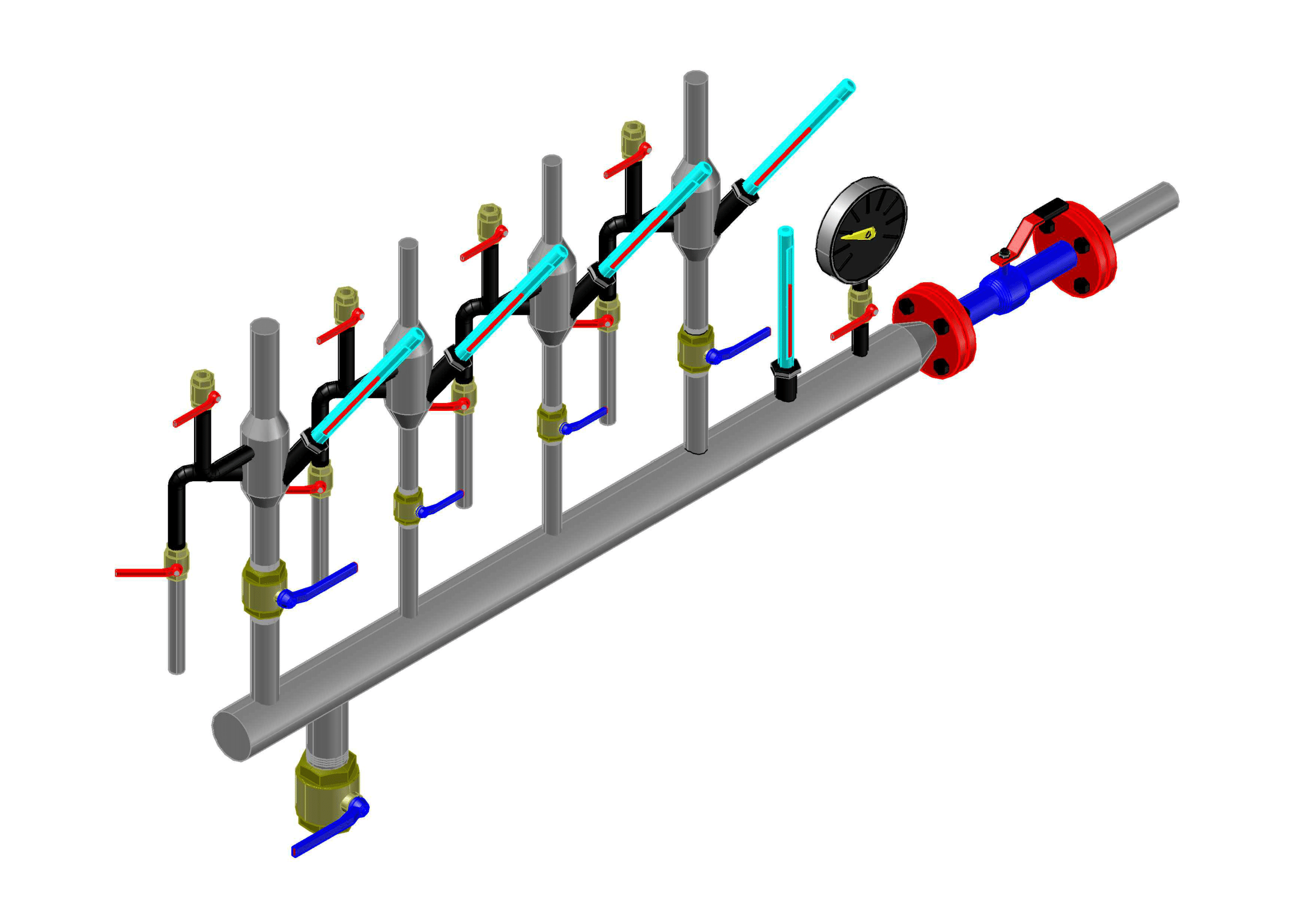

Распределительный коллектор теплового пункта

Распределительный коллектор (гребенка) представляет собой емкость для сбора теплоносителя в единый кулак сосуд для кратковременного хранения и накопления жидкости перед ее выбросом в системы трубопроводов.
Ответвления коллектора оборудованы термометрами, спускными устройствами, врезками отборных штуцеров для установки манометров на трубопроводе.
Коллектор оборудован спускным устройством.
Диаметр коллектора Дн80мм.

Состав: 3D сборка Язык документа

Софт: AutoCAD 2014

Каталог / Инженерные системы / Теплоснабжение / Распределительный коллектор теплового пункта

Просмотр файлов
Распределительный коллектор.dwg
