Распределительный пункт 10кВ

Распределительный пункт напряжением 10кВ с ячейками КСО2-10 в капитальном здании.

Общие указания.
Распределительного устройство 10 кВ, выполнена в отдельно стоящем капитальном здании, габаритами 12000х5600, рассчитан на установку распределительного устройства 10 кВ состоящего из сборных камер с вакуумными выключателями SIEMENS 3АE5-1250A, 25кА серии КСО2-10.

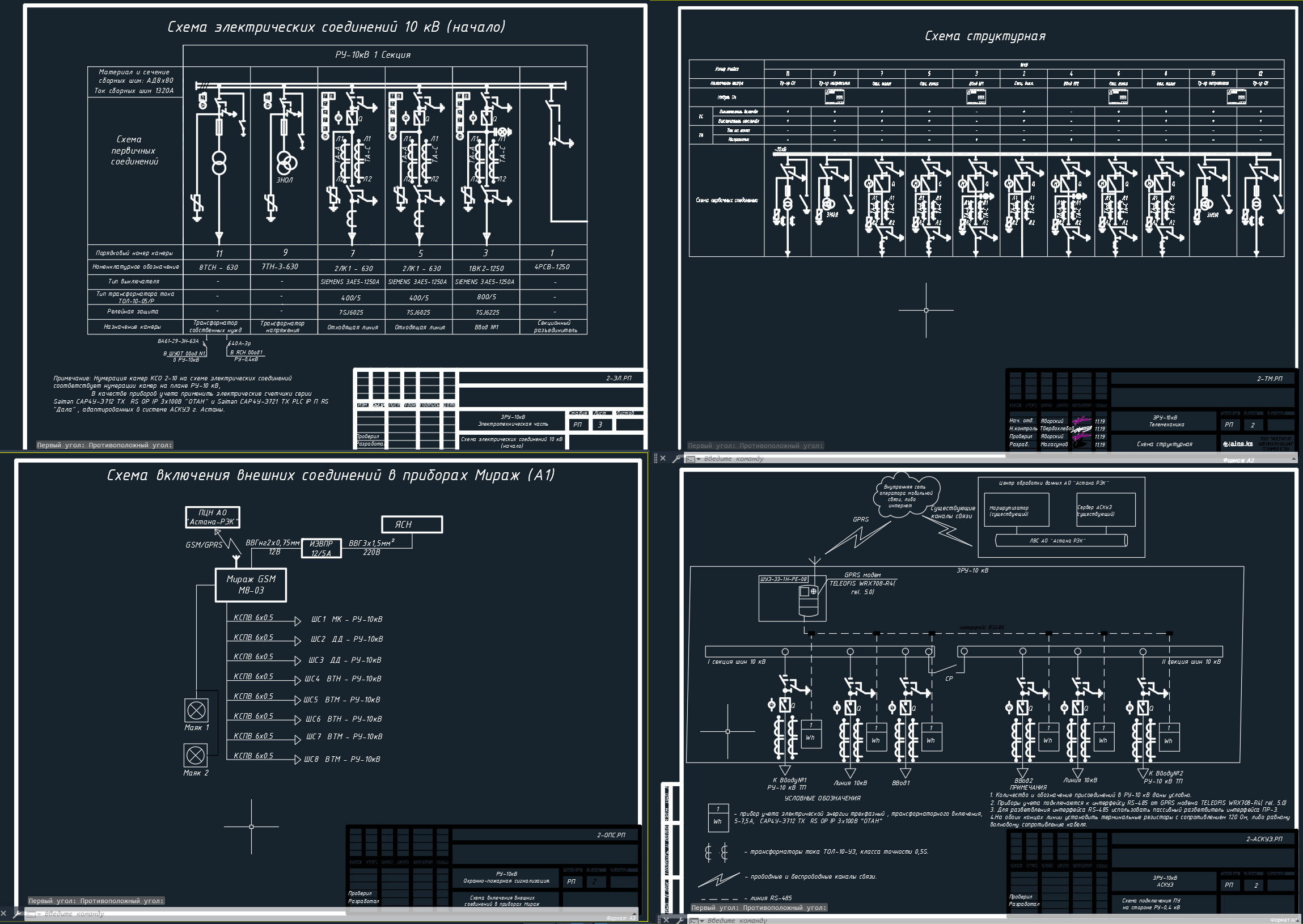

Схема электрических соединений на натяжение 10 кВ.
Схема на напряжение 10 кВ принята одинарная секционированная на две секции двумя разъединителями система сборных шин, к которой может быть присоединено до 6-х линий. В РУ - 10 кВ, в силовых цепях приняты вакуумные выключатели на 1250A.

Электроосвещение и электросиловая часть.
Питание сети электроосвещения и обогрева РУ принято от ящика собственных нужд. Питание шкафа собственных нужд ШУОТ и ЯСН осуществляется двумя вводами от панели ШУОТ РУ-10кВ через автоматические выключатели. Схемы вторичных цепей комплектуются заводом поставщиком в комплекте с оборудованием.
В РУ-10кВ предусматривается рабочее освещение на напряжении 380/220 В и ремонтное освещение на напряжении 36 В через понижающий трансформатор 220/36В.
В РУ-10 кВ, предусматривается технологический обогрев с помощью электропечей, включение печей автоматически при температуре внутри помещения ниже (+5°С).
Заземление и защита от грозовых перенапряжений
Заземление и заземляющее устройство ТП принято общим для напряжения 10 и 0,4 кВ. Сопротивление заземляющего устройства равно 4 Ом в любое время года.
В качестве заземляющего устройства использовать искусственное заземляющее устройство в виде замкнутого контура ( сталь полосовая 40х4 мм). вокруг здания БКТП. Искусственное заземляющее устройство выполняется глубинными заземлителями (сталь угловая L 63х63х6 мм). Глубинные заземлители связываются с магистралью заземления в двух местах.
Защита от прямых ударов молнии в соответствии с ПУЭ РК выполнена путем наложения на кровле молниеприемной сетки.
Так же проектом предусматривается охранно-пожарная сигнализация, АСКУЭ и телемеханика и ОВСПД.
