Блок узла ввода теплового пункта (ЦТП)

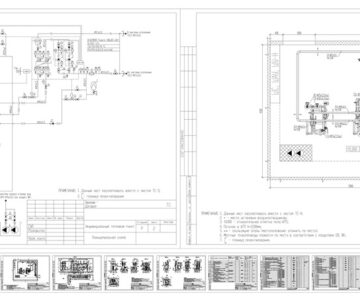

Блок узла ввода центрального теплового пункта.
Технические характеристики:
тепловая нагрузка 3 Гкал/ч,
диаметр ввода Ду 150 мм,
температура теплоносителя 130-70 град.С,
давление теплоносителя на вводе 5,9-3,7 кг/см2.
Запорно-регулирующая и спускная арматура: Броен, Данфосс
В состав блока узла ввода входит комплект узла учета тепловой энергии марки ВИС.Т производителя "Тепловизор".
Блок выполнен на металлической раме.
3D-модель блока соответствует СП 41-101-95 и требованиям МОЭК, разработана для жилого комплекса московской области.
Данное блочное решение возможно применять для тепловых пунктов с аналогичными техническими характеристиками.

Состав: 3D Сборка Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Блок узла ввода теплового пункта (ЦТП)

Блок Узла Ввода ЦТП.dwg
