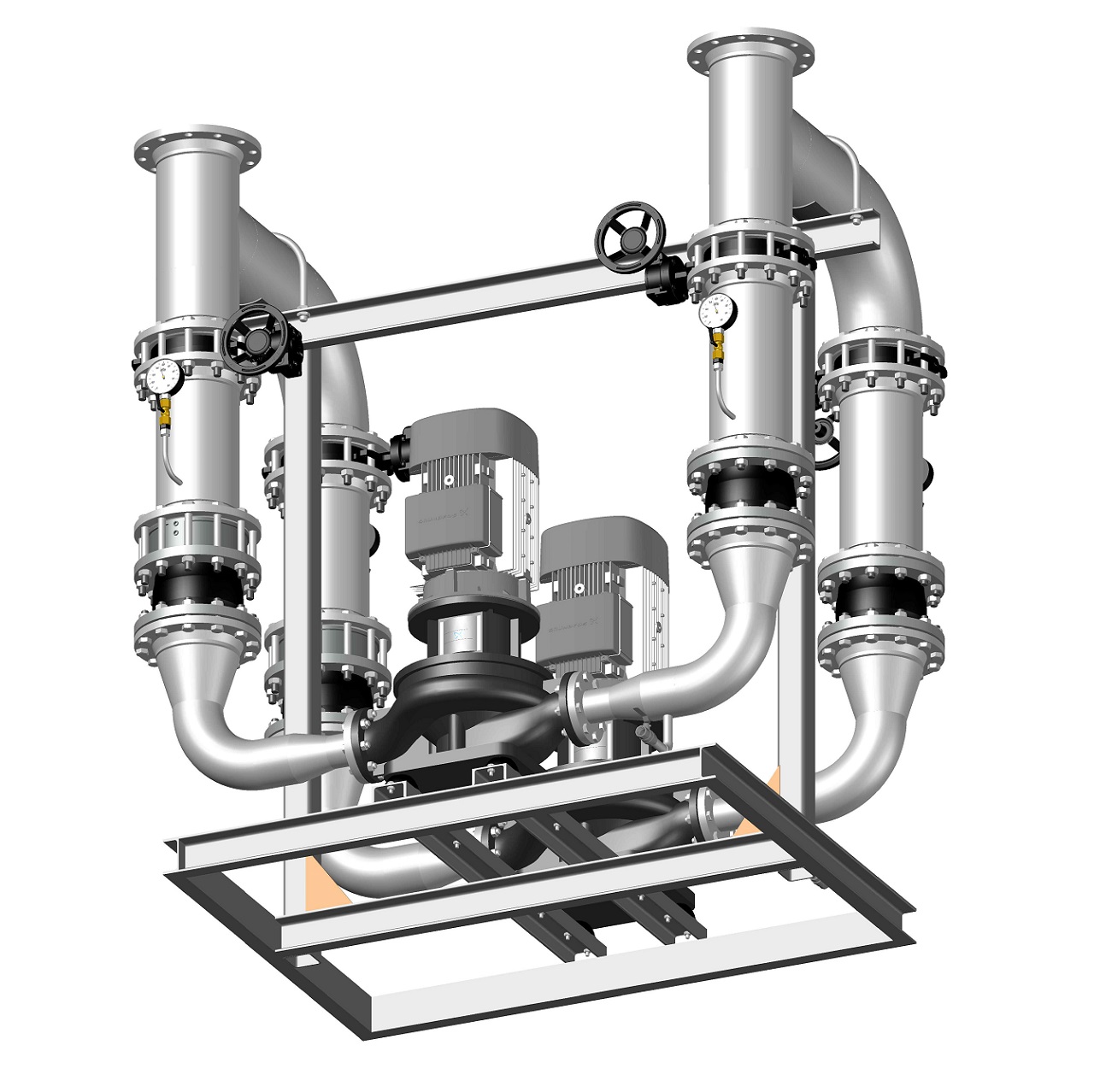

Блок циркуляционных насосов ОВ

Блок циркуляционных насосов отопления и вентиляции (ОВ) предназначен для создания давления и постоянной циркуляции теплоносителя в системах отопления и вентиляции.
Технические характеристики:
тепловая нагрузка 1,5 Гкал/ч,
наружный диаметр трубопроводов блока Дн 219 мм,
температура перекачиваемого теплоносителя 70 град.С.
расход теплоносителя 80 м3/ч.
Блок насосов выполнен на металлической раме.
Основание установки выполнено на виброопорах.
Запорно-регулирующая и спускная арматура: Броен, Немен, Данфосс.
Насосы: Grundfos
3D-модель блока соответствует СП 41-101-95 и требованиям МОЭК, разработана для жилого комплекса московской области.
Данное блочное решение возможно применять для тепловых пунктов с аналогичными техническими характеристиками.

Состав: 3D Сборка Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Теплоснабжение / Блок циркуляционных насосов ОВ

Блок циркуляционных насосов ОВ.dwg
