Блок теплообмена ОВ

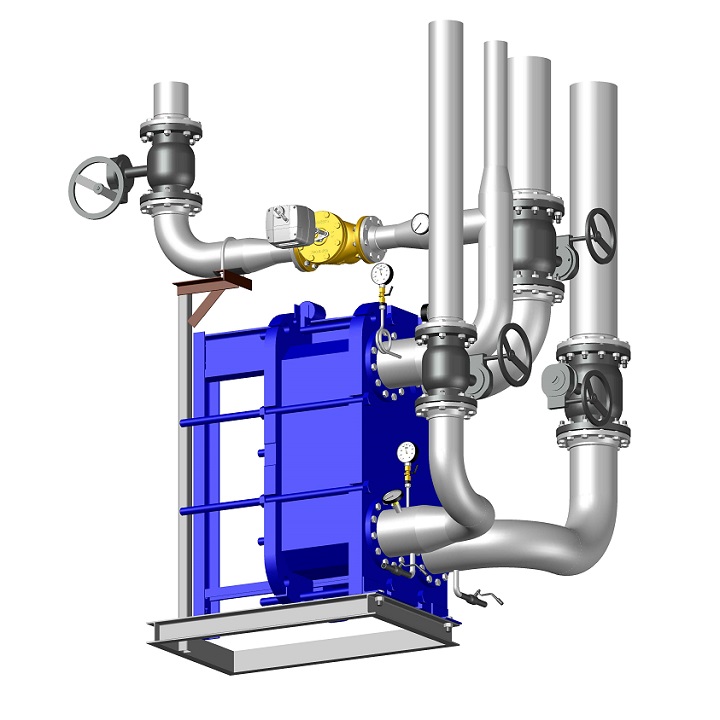

Блок теплообмена ОВ предназначен для приготовления теплоносителя систем отопления и вентиляции.
Технические характеристики:
тепловая нагрузка 1,8 Гкал/ч,
условный диаметр трубопроводов сетевого контура Ду 150 мм,
условный диаметр трубопроводов контура ОВ Ду 200 мм,
температура сетевого теплоносителя 130-75 град.С,
температура сетевого теплоносителя 90-70 град.С.
Запорно-регулирующая и спускная арматура: Броен, Данфосс.
В состав блока узла ввода входит пластинчатый теплообменник производителя "Ридан".
Блок выполнен на металлической раме.
3D-модель блока соответствует СП 41-101-95 и требованиям МОЭК, разработана для жилого комплекса московской области.
Данное блочное решение возможно применять для тепловых пунктов с аналогичными техническими характеристиками.

Состав: 3D сборка Язык документа
