Блок теплообмена ОВ - 20 кВт

Блок теплообмена отопления и вентиляции 20кВт.
Предназначен для подогрева местного теплоносителя внутреннего контура систем отопления и вентиляции от теплофикационной воды внешних сетей теплоснабжения.
Применение: тепловые пункты (ЦТП, ИТП), котельные.
Технические характеристики:
тепловая мощность блока 20 кВт,
температура сетевой воды 110/75 град.С,
температура теплоносителя внутреннего контура систем отопления и вентиляции 95/70 град.С.
диаметры присоединительных трубопроводов Ду20мм/Ду25мм,
размеры в осях 0,95х0,534х1,93м.
Запорная арматура блока по сетевой стороне реализована на сварных соединениях.
Запорная арматура блока по местной стороне реализована на резьбовых соединениях.
Основное преимущество данного блока в сравнении с другими производителями БТП это его габаритные размеры и удобство обслуживания.

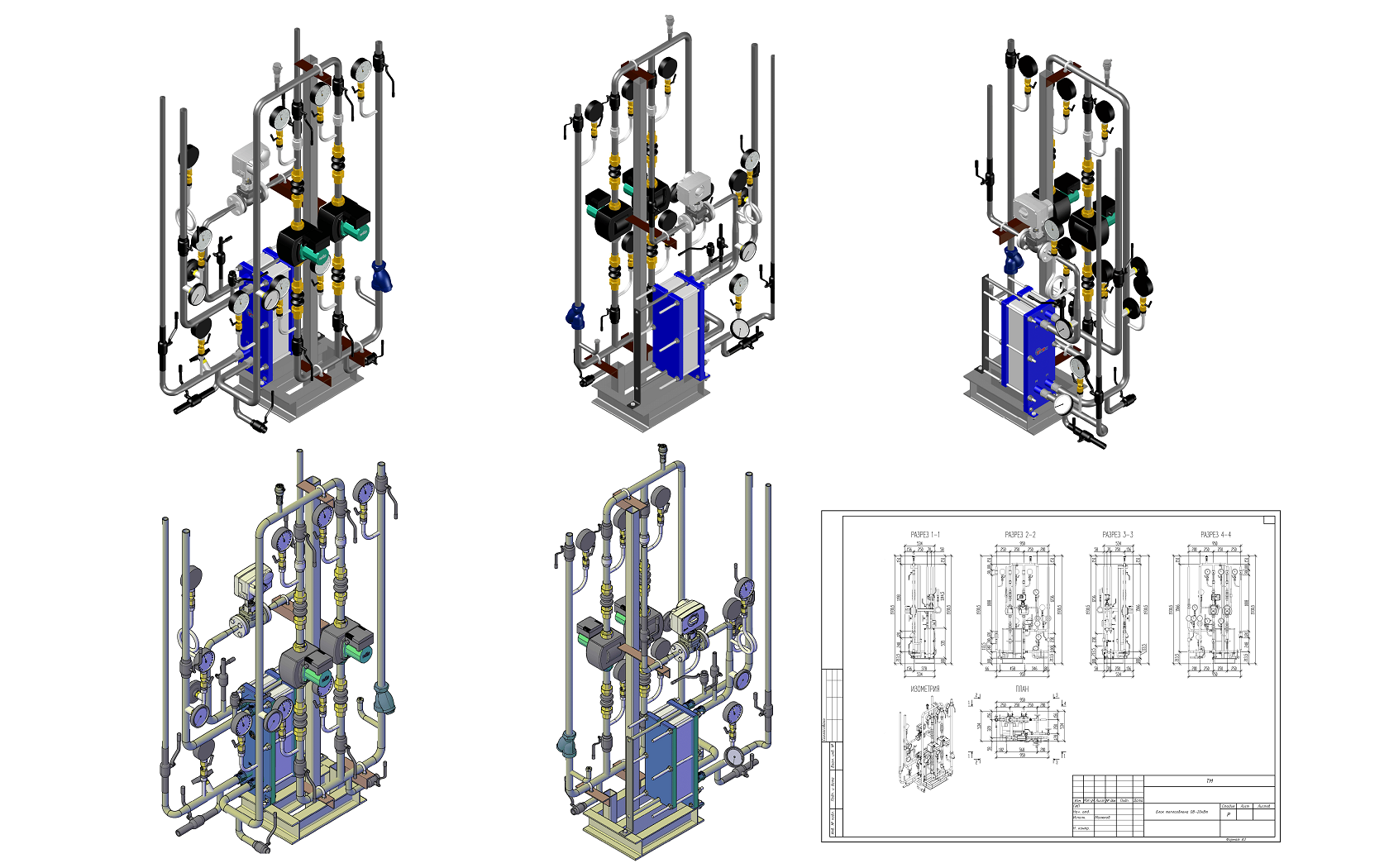

В файле представлена сборка 3D-модели блока + чертежи блока во вкладке листа формата А3.

Состав: 3D сборка, чертежи Язык документа

Софт: AutoCAD 2014
