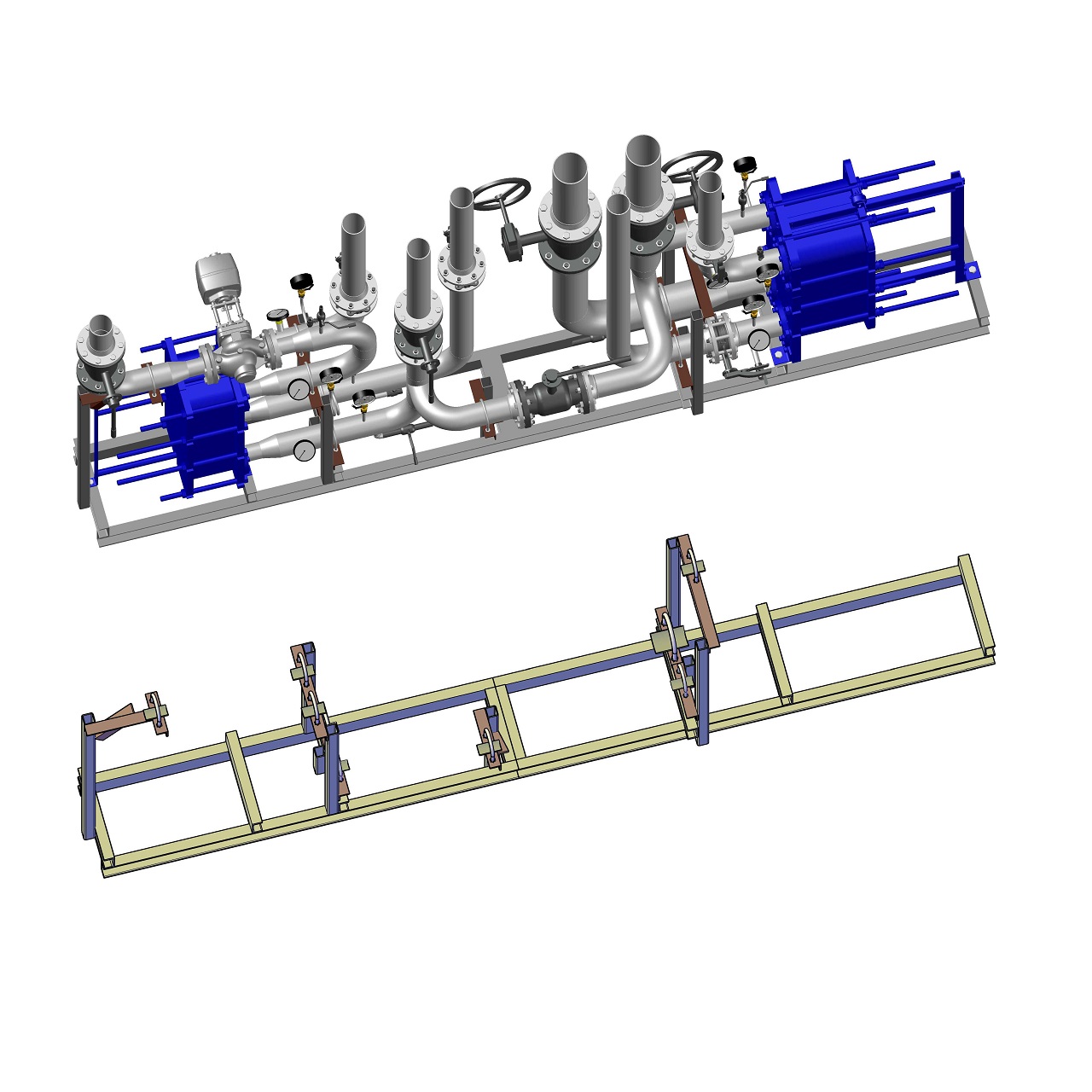

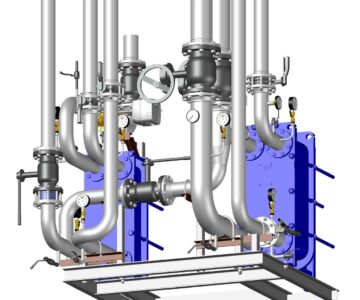

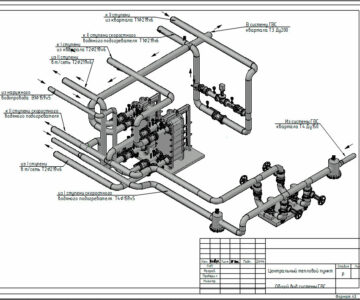

Блок теплообмена ГВС на разборной раме (двухступенчатая смешанная схема подключения)

Блок теплообмена ГВС (горячего водоснабжения) предназначен для приготовления горячей воды.
Блок ТО ГВС выполнен по двухступенчатой смешанной схеме
Технические характеристики:
тепловая нагрузка 1,1 Гкал/ч,
условный диаметр подающего трубопровода сетевого контура Ду 100 мм,
условный диаметр обратного трубопровода сетевого контура Ду 150 мм,
условный диаметр трубопровода контура ГВС Ду 100 мм,
температура сетевого теплоносителя 130-70 град.С,
температура горячей воды 65 град.С.
Запорно-регулирующая и спускная арматура: Броен, Данфосс.
В состав блока входят пластинчатые теплообменники производителя "Ридан".
Блок выполнен на разборной металлической раме.
3D-модель блока соответствует СП 41-101-95 и требованиям МОЭК.
Данное блочное решение возможно применять для тепловых пунктов с аналогичными техническими характеристиками.

Состав: 3D сборка Язык документа
