БИТП (блочный индивидуальный тепловой пункт) готовит теплоноситель для систем отопления, вентиляции и
ГВС д. Система отопления зависимая, 2-х трубная. Система вентиляции - зависимая. Система ГВС - закрытая,
циркуляционная, одноступенчатая. Присоединение БИТП к наружным тепловым сетям осуществляется в помещении ИТП, расположенном на 1 этаже. Площадь помещения ИТП 37.7 м2, высота ИТП - 3,0м.
В ИТП размещено оборудование, арматура, приборы контроля, управления и автоматизации, посредством
которых осуществляется:
- преобразование и контроль параметров теплоносителя;
- регулирование расхода теплоносителя и распределение его по системам потребления теплоты;
- отключение систем потребления теплоты;
- заполнение и подпитка систем потребления теплоты;
- защита местных систем от аварийного повышения параметров теплоносителя;
- подогрев воды для системы ГВС.
Запорная арматура в ИТП принята фирмы «LD».
Регулирующие клапана - фирмы «Danfoss», «Еnco», «VIR».
Теплообменники пластинчатые разборные - фирмы «Теплосила».
Насосные агрегаты - фирмы «DAB»
Для визуального наблюдения рабочих параметров системы предусмотрены контрольно- измерительные приборы - показывающие манометры и термометры.
Работа ИТП предусматривается в автоматическом режиме, без постоянного присутствия обслуживающего персонала.

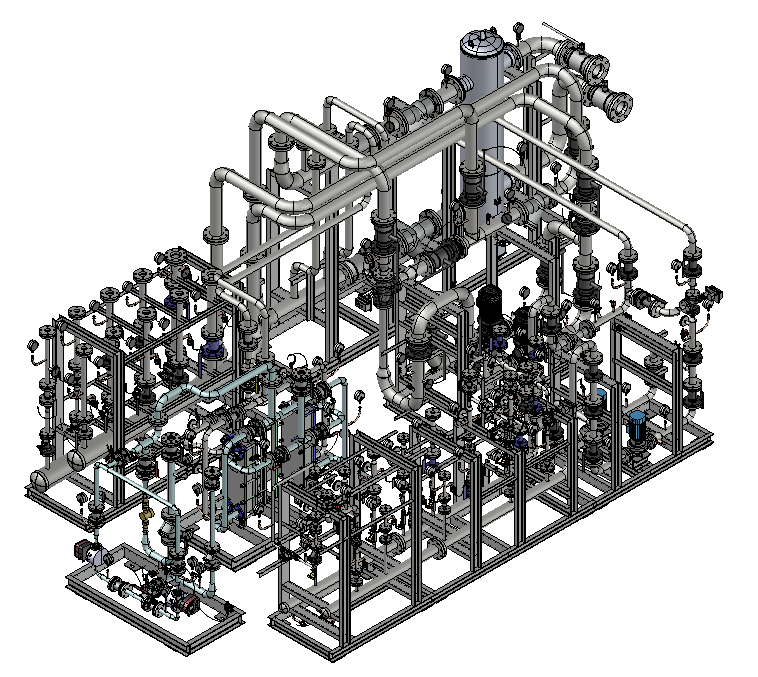

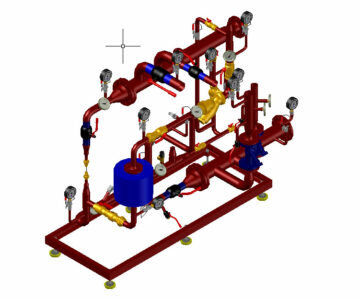

3D модель Блочного теплового пункта с обвязкой блоков .
Блочный тепловой пункт.
Предназначен для отопления, горячего водоснабжения, кондиционирования и вентиляции Физкультурно-оздоровительного комплекса.
Общая нагрузка из тепловой сети: Q=1573,8 кВт, Т1/Т2=80/60 °С, G=67,67 м3/ч.
Подключённая нагрузка:
1. ГВС - Q=341 кВт, Т1/Т2=60/55 °С, G=5,33 м3/ч.
2. Вентиляция, АВО, Тепловые завесы, технологии бассейнов и ледового поля - Q=1026,45 кВт, Т1/Т2=80/60 °С, G=44,14 м3/ч.
3. Отопление, в т.ч. дежурное, теплые полы - Q=206,35 кВт, Т1/Т2=80/60 °С, G=8,87 м3/ч.
Модель с подробной деталировкой.
Масштаб 1:1
Это модель реального теплового пункта заводской сборки. На заводе собираются блоки, на месте блоки собираются воедино.
Место нахождения: ФОК с бассейном и катком (строительство) 2002 г.
