Автоматизация наружного топливоснабжения котельной
Проектом предусматривается сигнализация верхнего и нижнего уровней в надземных резервуарах РГС-50 дизельного топлива, а также сигнализация верхнего уровня в подземном резервуаре РГС-10 аварийного слива.
Для этого в резервуары устанавливаются взрывозащищенные поплавковые датчики уровня.
Датчики уровня осуществляют изменение состояния выходных цепей к сигнализаторам при достижении дизельным топливом величины установленных контрольных уровней.
Взрывозащищенные сигнализаторы уровня при достижении контрольных значений включают соответствующие светодиоды и встроенный пьезозвонок.

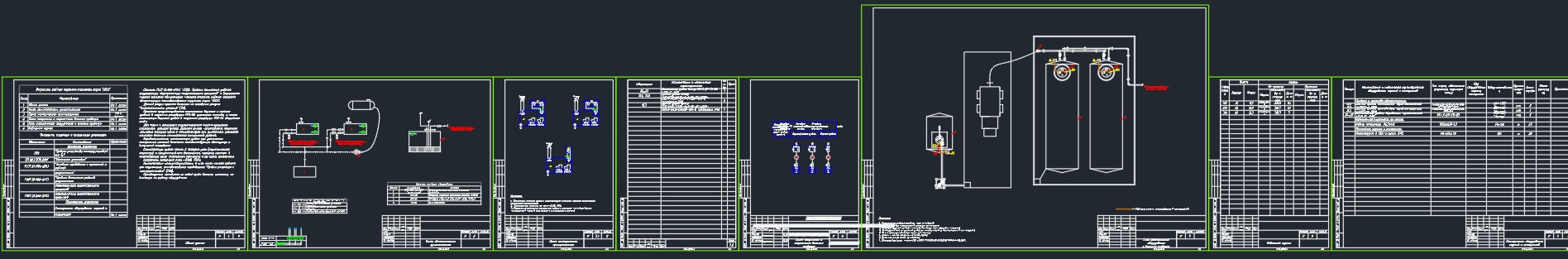

Состав: Графическая часть (общие данные, схема автоматизации функциональная, схема электрическая принципиальная, схема соединения и подключения внешних проводок, план расположения оборудования и внешних проводок, кабельный журнал) - 6 листов; Спецификация - 1 лист.
Софт: AutoCAD 2014
