Проект автоматизации блочно-модульной газовой котельной

Алтайский архитектурно строительный колледж
Кафедра монтажа и эксплуатации оборудования и систем газоснабжения
Дипломный проект на тему: "Проект автоматизации блочно-модульной газовой котельной"
Барнаул 2019

1.1 Задачи и цели проекта
1. Выполнить проект модернизации системы автоматики, а конкретно оптимизировать процесс сжигания газа.
2. Управление котлами осуществлять с помощью блока автоматики в зависимости от наружной температуры воздуха.
3. Заполнять контура теплоносителя и их подпитку производить в автоматическом режиме.
4. Составить принципиальную схему котельной.
5. Разработать алгоритм работы системы автоматики.
1.2 Состав проекта
Газовая котельная находится в отдельно стоящем здании и предназначена для отопления и горячего водоснабжения локомотивного депо. В помещении котельной установлены 2 водогрейных котла Logano SK 625-690 и Logano SK 625-530 фирмы Buderus теплопроизводительностью 690 и 530 кВт соответсвенно. Котлы оснащены горелками WM-G 10/3-A фирмы Weishaupt.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1 Устройство автоматики газовой котельной 4
1.1 Назначение газовых котельных 4
1.2 Блочно-модульные газовые котельные 5
1.3 Автоматическое регулирование 6
1.4 Основное оборудование и составляющие систем автоматики 9
1.5 Задачи и цели проекта 16
1.6 Состав проекта 16
2 Проект автоматизации газовой котельной 17
2.1 Основные данные для проектирования газовой котельной 17
2.2 Обоснование модернизации систем автоматики 18
2.3 Настройка газовых горелок 29
2.4 Функциональные схемы автоматики котельной 31
2.5 Исполнительная документация по установке систем автоматики 34
2.6 Охрана труда 37
3 Организация строительного производства 43
3.1 Календарное планирование и график производства работ 43
3.2 Расчёт технико-экономических показателей 48
3.3 Разработка календарного плана 49
3.4 Потребность в материально-технических ресурсах 51
ЗАКЛЮЧЕНИЕ 53
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 54

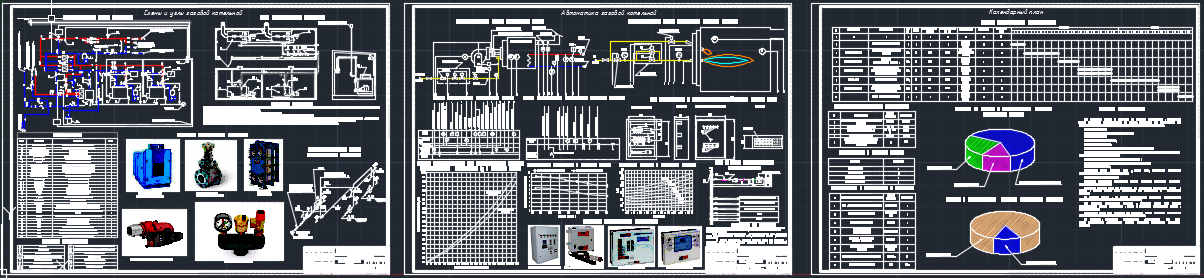

Состав: Функциональная схема автоматики котла, функциональная схема автоматики горелки, схема подключения автоматики котла, схема подключения автоматики горелки, Щит управления и сигнализации(ЩУС) чертеж общего вида, ЩУС - электрическая схема принципиальная, указания по монтажу. Принципиальная схема котельной, план газоснабжения котельной, спецификация, основное оборудование котельной, аксонометрическая схема газоснабжения котельной Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Автоматизация / Проект автоматизации блочно-модульной газовой котельной

Пояснительная записка.docx
Диплом.dwg
