Автоматизация насосной станции на ПРМ-200 Овен

Автоматизация насосной станции водоснабжения (предприятия). Скважинный насос подаёт воду в РЧВ второй подъём (работа по поплавковым датчикам уровня). Насос второго подъёма работает по давлению.

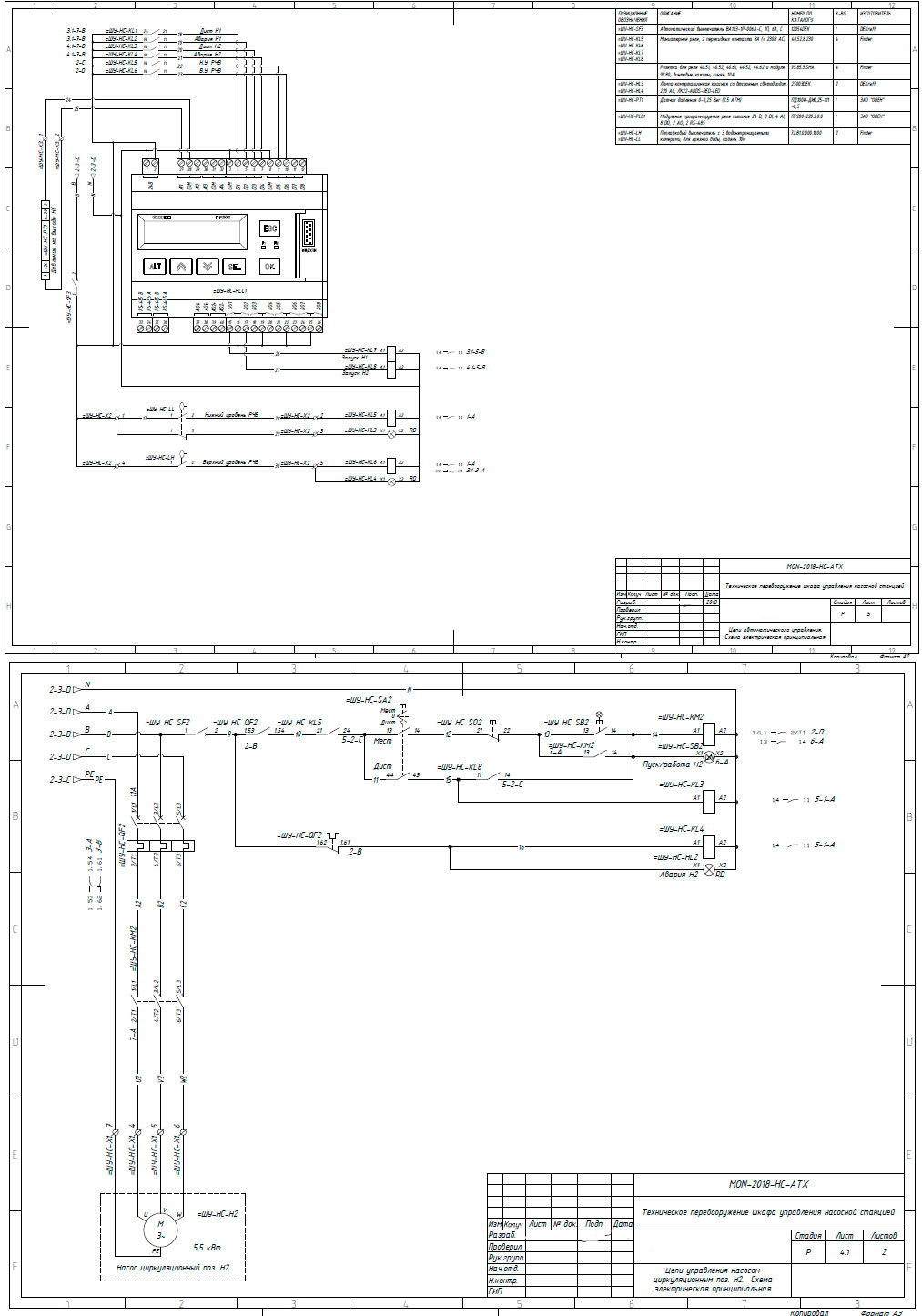

Состав: Принципиальные схемы, спецификация, логика для программируемого реле Язык документа

Софт: AutoCAD Electrical 2018

Каталог / Автоматизация / Автоматизация насосной станции на ПРМ-200 Овен

Просмотр файлов
НАСОСНАЯ СТАНЦИЯ\1 ОБЩИЕ ДАННЫЕ.dwg
НАСОСНАЯ СТАНЦИЯ\2 ПОДАЧА ПИТАНИЯ.dwg
НАСОСНАЯ СТАНЦИЯ\3.1 НАСОС СКВАЖИННЫЙ Н1.dwg
НАСОСНАЯ СТАНЦИЯ\3.2 НАСОС СКВАЖИННЫЙ Н1.dwg
НАСОСНАЯ СТАНЦИЯ\4.1 НАСОС ЦИРКУЛЯЦИОННЫЙ Н2.dwg
НАСОСНАЯ СТАНЦИЯ\4.2 НАСОС ЦИРКУЛЯЦИОННЫЙ Н2.dwg
НАСОСНАЯ СТАНЦИЯ\5 ЦАУ ШУ-НС.dwg
НАСОСНАЯ СТАНЦИЯ\6.1 СПЕЦИФИКАЦИЯ.dwg
НАСОСНАЯ СТАНЦИЯ\6.2 СПЕЦИФИКАЦИЯ.dwg
НАСОСНАЯ СТАНЦИЯ\Backup_v1.11\Насосная станция.owl
НАСОСНАЯ СТАНЦИЯ\wd_fam.dat
НАСОСНАЯ СТАНЦИЯ\_del_bak.bat
НАСОСНАЯ СТАНЦИЯ\НАСОСНАЯ СТАНЦИЯ.aepx
НАСОСНАЯ СТАНЦИЯ\Насосная станция.owl
НАСОСНАЯ СТАНЦИЯ\НАСОСНАЯ СТАНЦИЯ.pdf
НАСОСНАЯ СТАНЦИЯ\НАСОСНАЯ СТАНЦИЯ.wdp
НАСОСНАЯ СТАНЦИЯ\НАСОСНАЯ СТАНЦИЯ_wdtitle.wdl
НАСОСНАЯ СТАНЦИЯ\Backup_v1.11
НАСОСНАЯ СТАНЦИЯ
