Автоматизация насосной станции

Проектом предусматривается:
- местный контроль за параметрами теплоносителя;
- контроль за уровнем воды в водоприемном колодце;
- автоматическое включение с задержкой по времени резервного насоса при не включении рабочего;
- запрет пуска насосов при нижнем аварийном уровне воды в водоприемном колодце (защита от "сухого хода");
- регулирование производительности рабочего погружного насоса частотным преобразователем по датчику давления.
Работа содержит:
1) Общие данные - 1лист
2) Функциональную схему - 1 лист

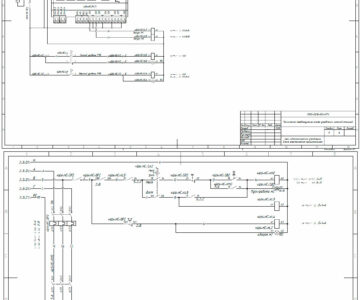

3) Схему электрическую принципиальную - 5 листов
4) Схему внешних проводок - 2 листа
5) План - 2 листа

Состав: Общие данные, функциональная схема, принципиальная схема, спецификация Язык документа

Софт: AutoCAD 2014
