Автоматизация парковки с оплатой без участия человека

Проект автоматизации плоскостной парковки с автоматизированной оплатой, учет потока автомобилей, сигнализация о наличии свободных мест.

СИСТЕМА АВТОМАТИЧЕСКОГО ВЗИМАНИЯ ПАЛТЫ ЗА ПАРКОВКУ.
Представляет собой законченный комплекс для регулирования потока машин и взимания платы за парковку в режиме 24/7. Система состоит из:
- сервер с программным обеспечением (возможность регулировать тарифы, визуально отслеживать события в системе, сохранять их, вести отчетность за разные промежутки времени);
- на въезде в паркинг предусмотрено – 2 линии въезда, каждая линия состоит:
- индукционные датчики присутствия автомобиля, представляет собой провод специальной навивки для безошибочного определения присутствия автомобиля, не позволяет шлагбауму закрыться когда под ним стоит автомобиль; камера распознавания номеров в антивандальном корпусе, шлагбаум для пропуска распознанных автомобилей. Нераспознанные автомобили не смогут оплачивать услугу паркинга (авто без номера или с грязным номером).

- выезд с паркинга, 2 линии выезда, каждая линия состоит из:
- индукционные датчики присутствия автомобиля 2 шт, представляет собой провод специальной навивки для безошибочного определения присутствия автомобиля, не позволяет шлагбауму закрыться когда под ним стоит автомобиль; 1 камера распознавания номеров в антивандальном корпусе, 1 шлагбаум для регулировки потоков: распознавание Клиентов оплативших парковку, или постоянных Клиентов, или Клиентов, которые еще не отплатили парковку; 1 светодиодное табло для вывода сообщений для Клиентов, выезжающих с паркинга (информационные сообщения о состоянии оплаты – «оплачено», «неоплачено»). Табло размещается на стене на кронштейне соответственно по пути выезда авто.
Неоплаченная услуга парковки – шлагбаум не откроется.
На территории паркинга размещены 6 терминалов автоматической оплаты за услуги паркинга наличными и банковскими картами. Терминал представляет собой антивандальный ящик с установленным в него необходимый программно-аппаратным комплексом, позволяющим производить отплату за услугу наличными (с возможностью выдачи сдачи), а также оплату услуг паркинга банковскими картами. (Интеграция терминала - опция).

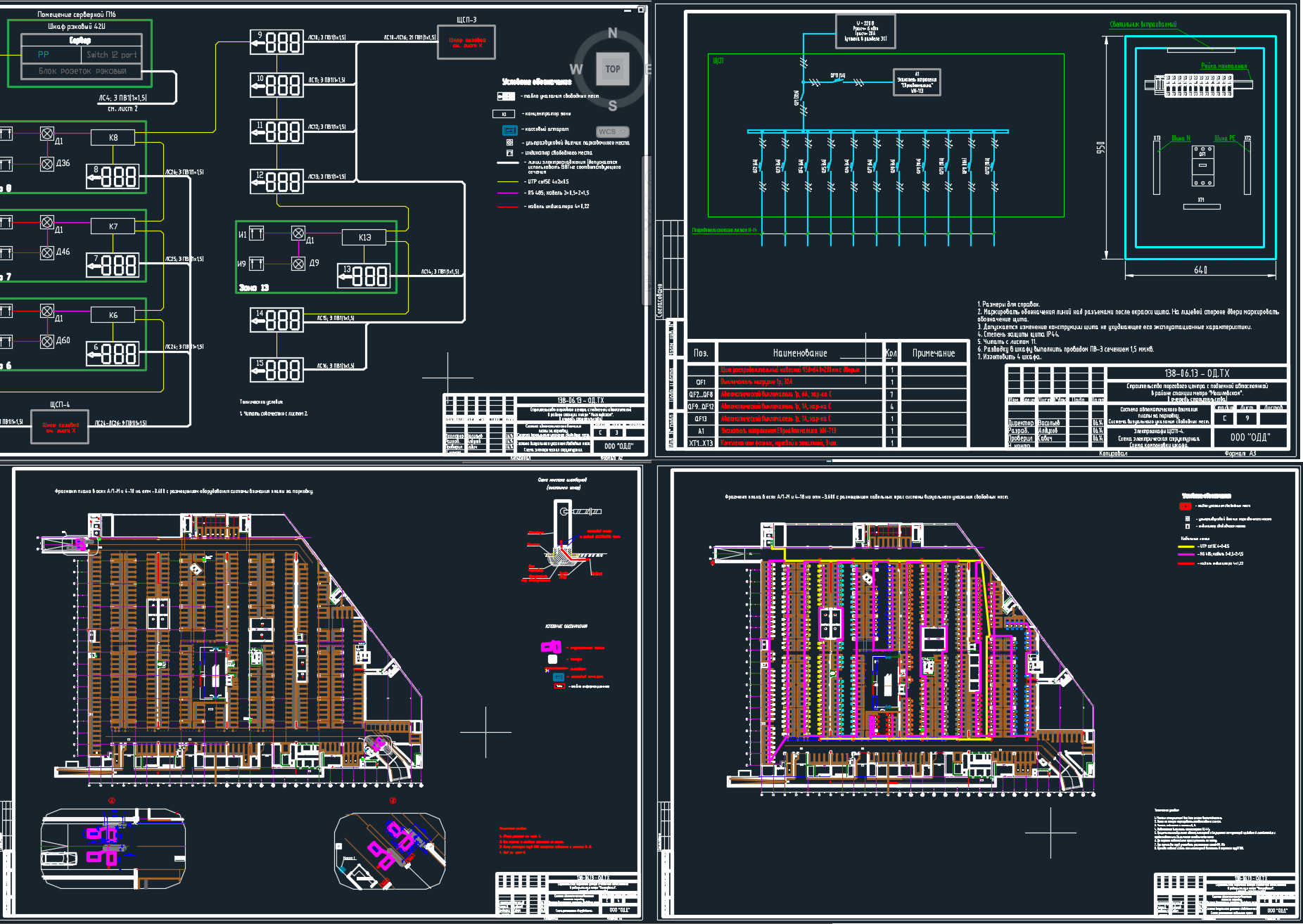

Состав: Схема электрическая структурная, Схема размещения оборудования, Схема кабельных трасс, Электрошкафы Язык документа

Софт: AutoCAD 2007

Сайт: www

Файлы:

Каталог / Автоматизация / Автоматизация парковки с оплатой без участия человека

ПЗ.doc
Проект.dwg
