1. Проект выполнен в соответствии с:
- тема для проекта,
- разрешением на подключение № 312 от 26.05.2021, выданным компанией «Кишинёв-Газ» ООО.
- градостроительным сертификатом № 83/18 от 05.02.2018.
- лицензией № 055592 от 07.07.18.
2. Проект предусматривает газоснабжение жилого комплекса с подземными парковками на участке с кадастровым номером 0100515, по улице Иоана Раду, г. Кишинёв. Бенефициар: .
3. Точка подключения - газопровод низкого давления с d225 после PRG-1 и PRG-2 в стадии строительства по проекту 420-10/20-AGE, разработанному ООО "ANDRONIX-DIN".
4. Топливо - природный газ с нижней теплотой сгорания Q=8000 кал/м3.
5. Монтаж газопровода будет выполнен с использованием металлических труб с d=219x4,5 мм, d=159x4,5 мм, d=133x3,5 мм, d=108x3,5 мм, d=89x3,5 мм, d=76x3,5 мм, d=57x3,5 мм по ГОСТ 10704-91 из стали марки Вст 3сп ГОСТ 380-94. Трубы соединяются сваркой. Резьбовое соединение предусмотрено только для монтажа кранов и оборудования.
6. Газопотребление для блока-5 составляет - 369,20 м3/ч.
Газопотребление для блока-6 составляет - 405,44 м3/ч.
Газопотребление для блока-7 составляет - 405,44 м3/ч.
Газопотребление для блока-8 составляет - 369,20 м3/ч.
Соединение труб будет выполнено сваркой.
Сейсмичность 7-8 баллов
7. Все трубопроводы будут открыты с креплением к стене на поддерживающих устройствах по серии 5.905-8. При прохождении через стену газопровода предусмотрена установка в защитную трубу по серии 5.905-15.
8. Сварка газопровода и оборудования будет выполнена с использованием электрического сварочного аппарата, с электродами по ГОСТ 9467-75*. Сварные соединения должны соответствовать ГОСТ 16037-80.
9. Работы по монтажу газопровода будут проводиться в соответствии с требованиями НКМ G.05.01:2014 "Системы распределения газов", минимальные требования безопасности при эксплуатации систем распределения природных газов, выполняемых организациями с правом на монтаж и лицензией в данной области.
10. До начала монтажных работ проект будет зарегистрирован Бенефициаром в Агентстве технического надзора.
- Главная -
- Чертежи -
- Инженерные системы -
- Газоснабжение -
- Газоснабжение жилого комплекса с подземными парковками
Газоснабжение жилого комплекса с подземными парковками
0
0
35
0
0
80








Сообщить о проблеме
Автор

Дата
29.12.2024
Язык
Румынский
Состав

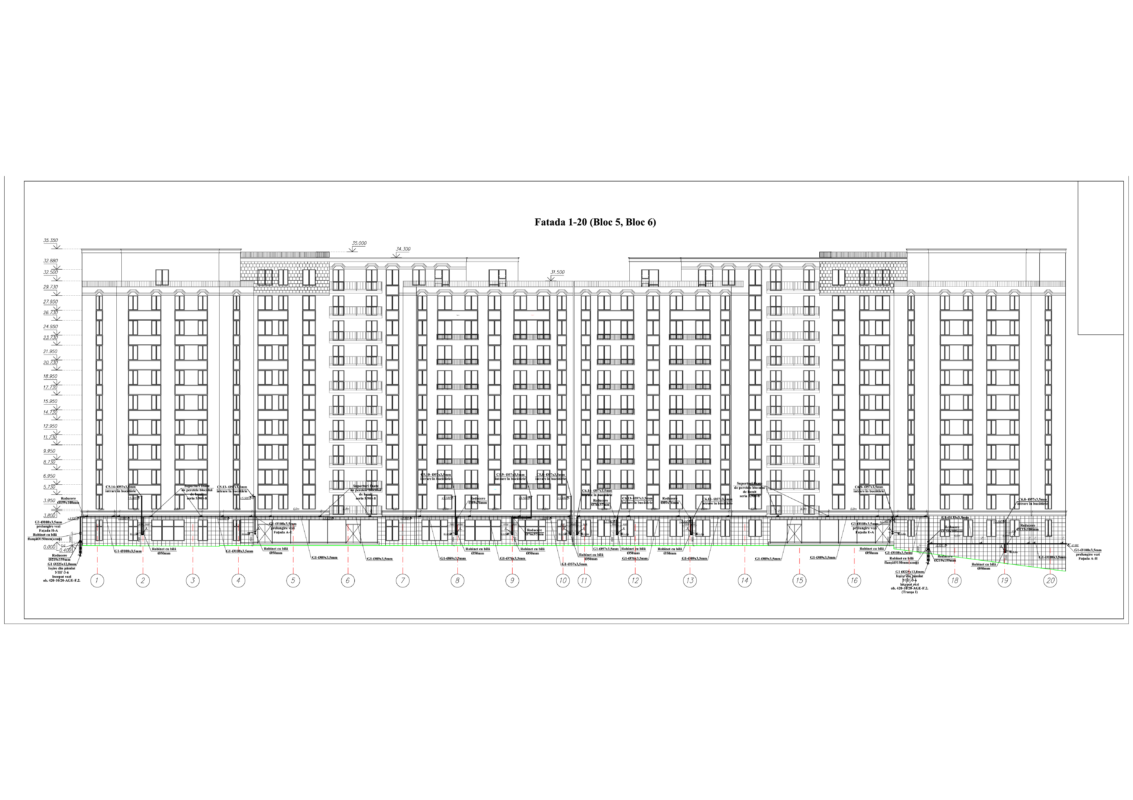

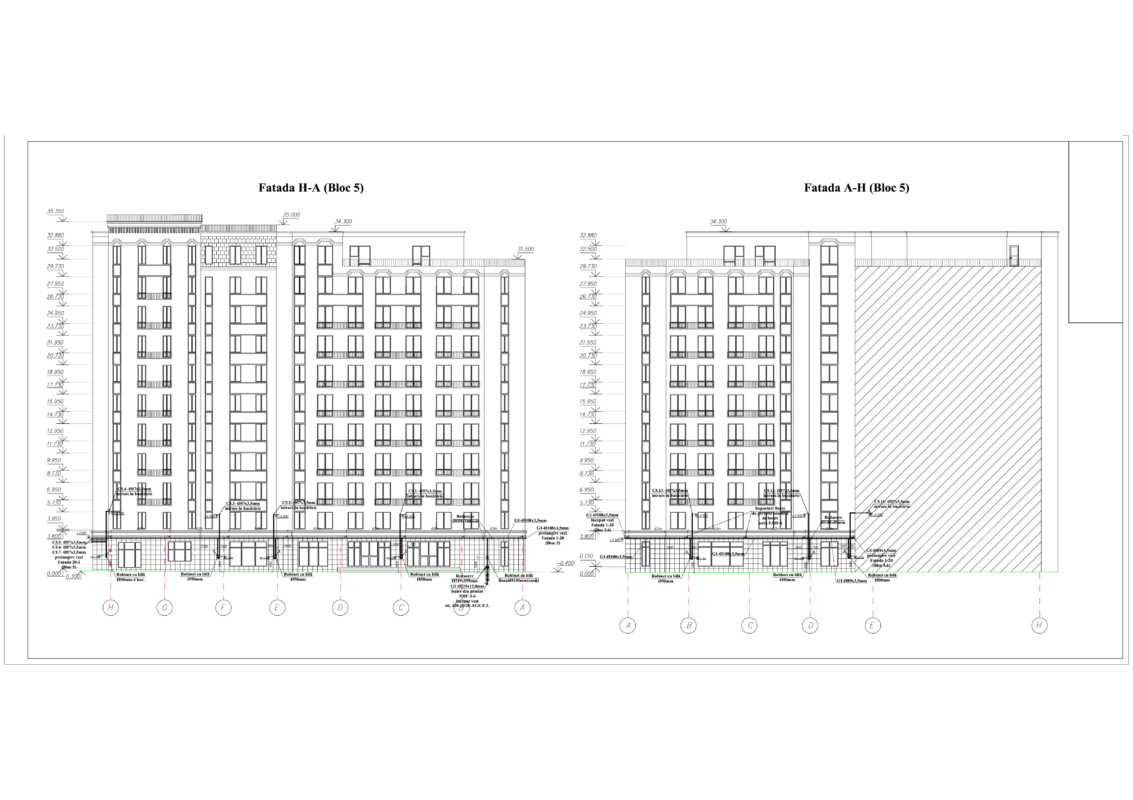

Наружные воздушные сети по фасаду, Внутренние газовые сети на 4 жилых дома
Софт
AutoCAD 2021
