Газоснабжение частного жилого дома

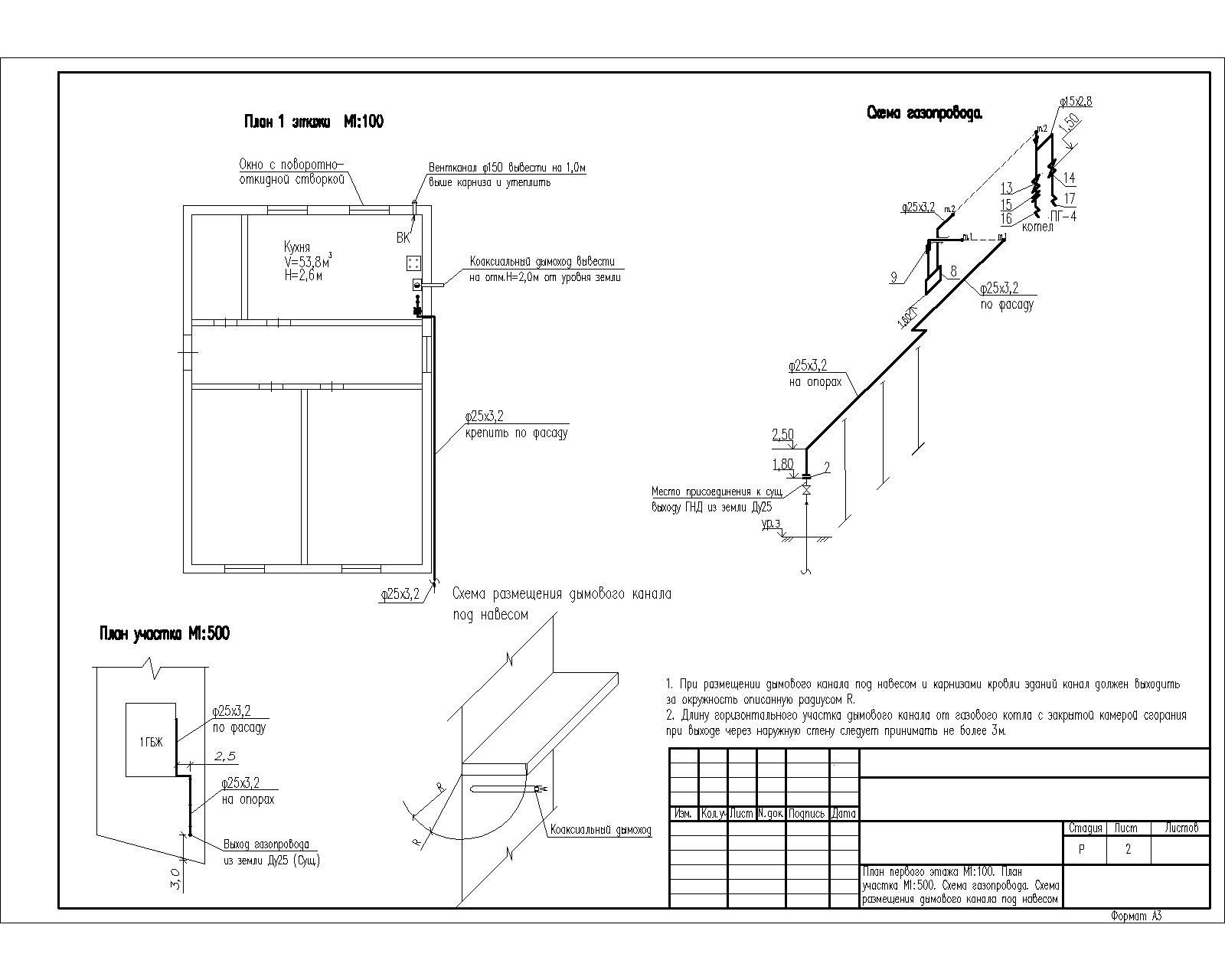

Общие данные, план дома, план участка. Спецификация. Схема газопровода. Схема размещения дымового канала под навесом.
Рабочий проект газоснабжения жилого дома.
Место присоединения -существующий выход газопровода из земли Ду25 по ул.
Газопровод выполнить из стальных водогазопроводных труб Ду25, по ГОСТ 3262-75* по опорам и по фасаду дома.
Для защиты от атмосферной коррозии надземный газопровод окрасить двумя слоями масляной краски для наружных работ желтого цвета.
Данным проектом предусматривается газоснабжение жилого дома (установка газовой плиты, газового котла и счетчика).
Для учета расхода природного газа предусмотрена установка бытового газового счетчика G4, пропускной способностью G=0,04-6,0м3/час.
В соответствии с требованиями п. 84 "Правил пожарной безопасности в Российской Федерации" на вводе газопровода в помещение с газовым оборудованием предусматривается установка термозапорного клапана, отсекающего подачу газа в случае возникновения пожара.
Отвод продуктов сгорания от котла и забор воздуха на горение предусмотрен коаксиальной трубой заводского изготовления.
Вентиляция кухни естественная, приточно-вытяжная. Приток воздуха предусматривается через окно с поворотно-откидной створкой и подрез в нижней части межкомнатной двери высотой 5 см, вытяжка воздуха осуществляется через вентиляционный канал. Помещение, где устанавливается газовое оборудование, должно иметь окно с форточкой, вентиляционный канал, высоту помещения не менее 2,2м. Для установки плиты объем помещения должен быть не менее 15м3, для отопительного котла - не менее 7,5м3.
Деревянные неоштукатуренные стены в местах установки газовых приборов изолировать кровельной сталью по листу асбеста толщиной 3мм. Изоляция должна начинаться от пола и выступать за габариты плиты на 10см с каждой стороны и на 80см сверху; за габариты корпуса водонагревателя - 10см.
Установку газовых приборов выполнить по чертежам серии 5.905-20.07.
После монтажа газопроводы продуть с целью очистки их внутренней полости и испытать на герметичность: (внутридомовой газопровод -Рисп.=0,01МПа, время выдержки 5мин).
Проект разработан в соответствии с требованиями СП 62-13330.2011 «Газораспределительные системы» (Актуализированная редакция СНиП 42-01-2002).
Монтаж, испытание, контроль качества сварных соединений, эксплуатацию газопроводов выполнить в соответствии с требованиями СП 62-13330.2011 «Газораспределительные системы» (Актуализированная редакция СНиП 42-01-2002).
