Проект газоснабжения частного дома

Газоснабжение жилого дома. Установка котла, счетчика, диаметры трубы и фитинги

- СП 62.13330.2011 «Газораспределительные системы»;
- СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб».
- СП 42-102-2004 «Проектирование и строительство газопроводов из металлических труб» Газоснабжение осуществляется природным газом Qн=8000ккал/ч .

1. Источник газоснабжения - существующий надземный газопровод Ду 32 мм. на выходе из ГРПШ, ранее предусмотренный для газоснабжения жилого дома г. Камышин, Волгоградская обл. Точка подключения - надземная часть газопровода Д-32 с установкой отключающего устройства Ду25.

2. Рабочим проектом предусмотрено:
- установка отключающего устройства Ду 25;
- прокладка надземного газопровода низкого давления из стальных водогазопроводных труб Ø25х3,0 по ГОСТ 3263-75* на отдельностоящих опорах Ду 50, Н=2,2 м. в количестве 10 шт. и на кронштейнах по фасаду жилого дома над окнами с шагом 2,5 м. и на расстоянии не менее 20 см от окон и дверей, Н=2,2 м;
- для коммерческого учета расхода газа установка газового счетчика G-4Т (левый) в ящике (Qmax=6 м³/час);
- для отопления и горячего водоснабжения жилого дома, площадью 72,70 м² - установка двухконтурного котла «Master Gas Seoul 14»;
- для приготовления пищи в кухне - установка плиты газовой ПГ- 4 (иметь сертификат соответствия на гибкий шланг).

3. Соединение металлических труб выполнить на сварке, прокладка газопровода открытая. Расстояние от отключающих устройств на наружном газопроводе до оконных и дверных проемов должно быть не менее 0,5 м. Внутренние газопроводы выполнить из труб стальных водогазопроводных по ГОСТ 3262-75*.
При параллельной прокладке расстояние от открытой электропроводки до газопроводов должны быть не менее 400мм.
Надземный газопровод, покрыть эмалью ПФ-15 ГОСТ 6465-76 в два слоя по двум слоям грунтовки ГВ-021 ГОСТ 25129-92, верхний слой желтого цвета.
Газопровод, проходящий через стену, заключить в защитный футляр (гильзу) в соответствии с серией 5.905-25.05.
Пространство между газопроводом и футляром (гильзой) заделать просмоленной паклей, резиновыми втулками или другим эластичным материалом. Участки газопроводов в пределах футляров не должны иметь сварных соединений.
Все газопроводы должны быть испытаны на герметичность. Испытания проводить в строгом соответствии с техническим регламентом №870 от 29.10.2010 г. «О безопасности систем газораспределения и газопотребления» и СП 62.13330.2011 “Газораспределительные системы”.

4. Отвод продуктов сгорания от котла «Master Gas Seoul 14» предусмотрен через коаксиальный дымоход, выполненный согласно паспорта завода-изготовителя.
Для вытяжки воздуха из помещений котельной и кухни предусмотрены вентиляционные каналы Ду 150 мм. по т.с. 5-905.10 и СП 42-101-2003 п. Г.17.
Для притока воздуха в помещения проектом предусмотрены форточки. Расстояние от плиты до изолированной стены помещения должно быть не менее 7см. Установку котла выполнить в соответствии с паспортом завода-изготовителя.
В местах установки газовых приборов стены изолировать кровельной сталью по листу асбеста, толщиной не менее 3 мм. Изоляция должна выходить за габариты приборов на 10 см с каждой стороны, на 80 см Расстояние между приборами и противоположной стеной должно быть не мене L=1,0м. Установку газового отопительного котла следует предусматривать у стен из негорючих материалов.

5. Газовое оборудование должно быть подключено к проектируемым дымовым каналам после осмотра и составления акта пригодности каналов сотрудниками ВДПО. Электрическую проводку привести в соответствие с ПУЭ п.21.56, п.21.57.
Вводы и выводы инженерных коммуникаций в здания должны быть тщательно загерметизированы согласно типовому проекту 5.905.-26.01 «Герметизация вводов и выпусков инженерных коммуникаций в здания». Баз актов на герметизацию вводов и выпусков инженерных коммуникаций в здания приемка газопровода в эксплуатацию не производить.

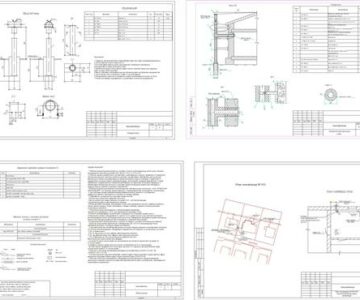

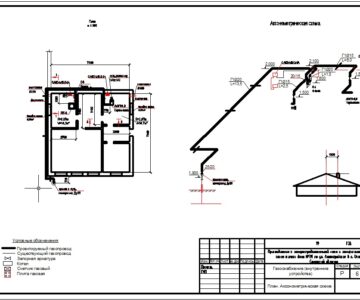

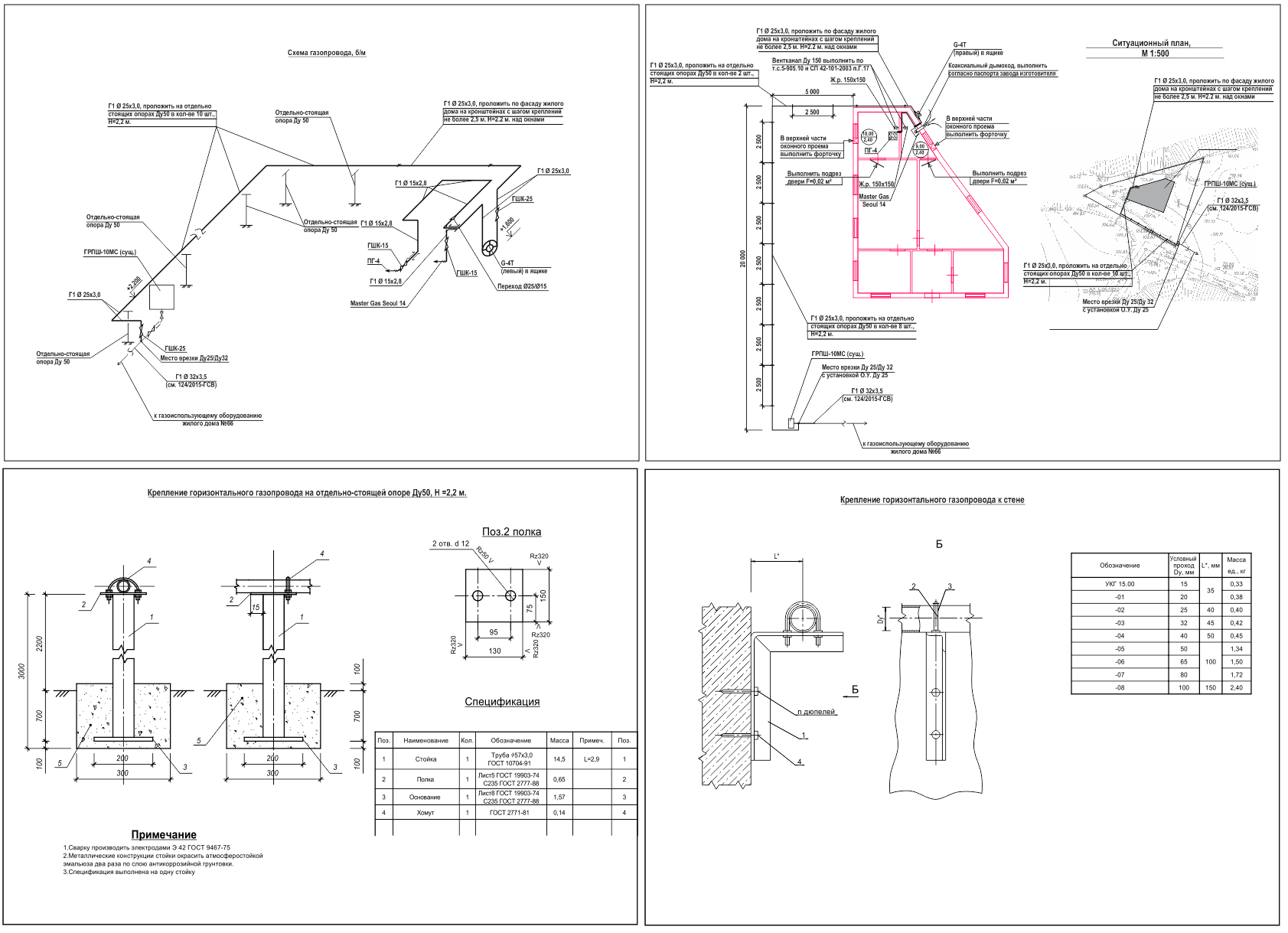

Состав: ГСВ (Ведомость, Общие указания, Ситуационный план, Схема газопровода б/м, Крепление горизонтального газопровода к стене, Крепление горизонтального газопровода на отдельно-стоящей опоре, Спецификация оборудования) Язык документа
