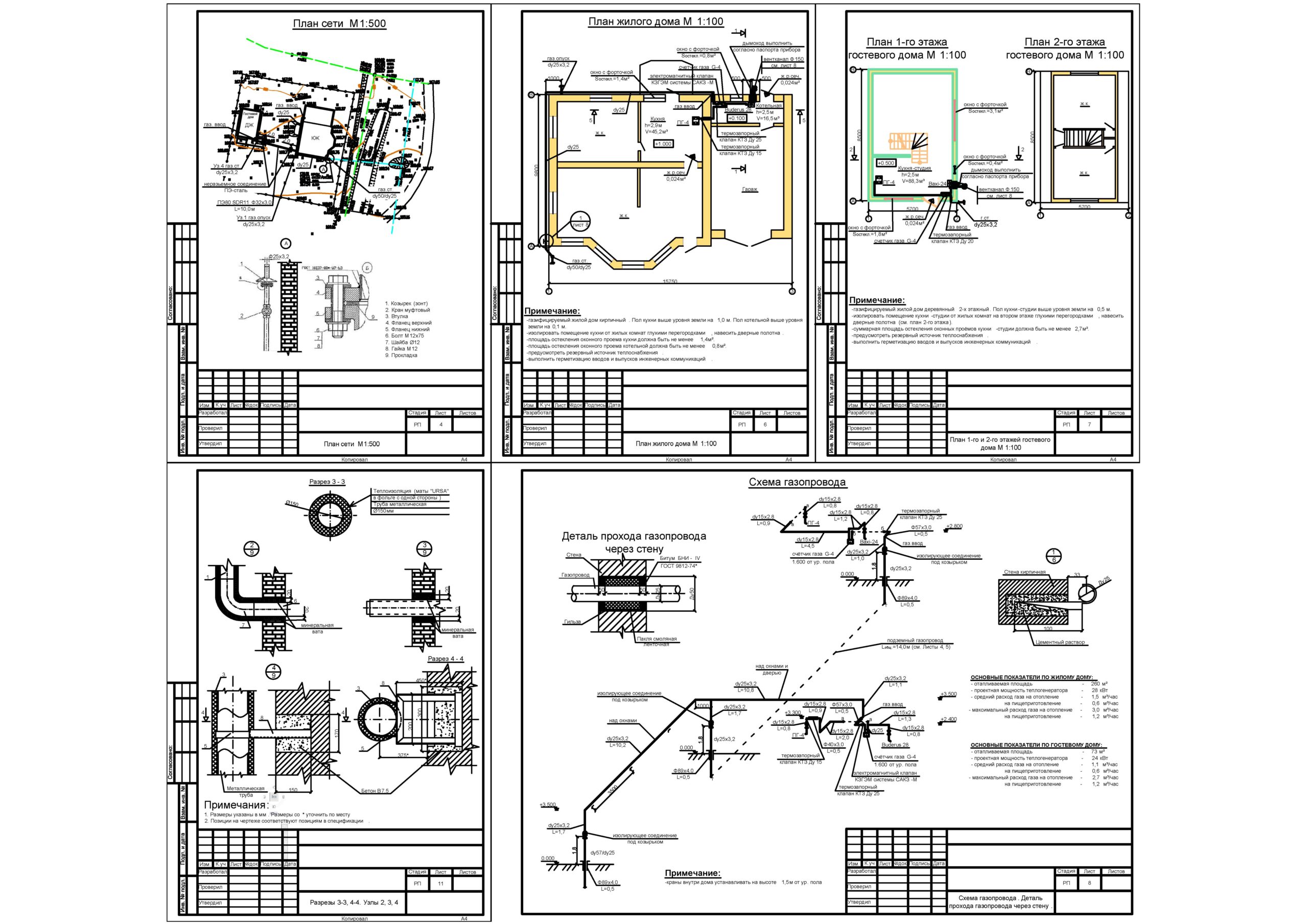

Проект газоснабжения жилого и гостевого дома

Проект выполнен в соответствии с действующим СП 62.13330.2011 "Газораспределительные системы", ПБ 12-529-03 "Правил безопасности систем газораспределения и газопотребления."
2. Газоснабжение жилого дома выполнить от существующего стояка газопровода-ввода Ду25. Присоединение проектируемого водного газопровода из труб Ф25х3,2 по ГОСТ 3262-75 к запроектированному газопроводу-вводу выполнить изолирующим фланцевым соединением под козырьком выше отключающего устройства.
Газоснабжение гостевого дома выполнить от фасадного газопровода жилого дома. Проектируемый газопровод к гостевому дому проложить подземно на глубине не менее 1,3м от поверхности земли из труб ПЭ80 SDR11. Ввод газопровода выполнить "стальной-цокольный". Переход с полиэтилена на сталь выполнить неразъемным соединением. При опуске в землю и выходе из земли газопровод проложить в футляре. На газовом стояке гостевого дома предусмотрено отключающее устройство на высоте 1,8м от земли и изолирующее фланцевое соединение под козырьком. Изоляция стальной части подземного газопровода и футляра выполнена по ГОСТ 9.602-2005 и принята "Весьма усиленная" полимерными липкими лентами по ТУ 6-06-5161799-002-88Е.
Согласно требованиям ПБ 12-529-03 ЭХЗ стальных участков газопровода на опусках в землю и выходах из земли не предусматривается. Засыпка траншеи стальных участков по всей протяженности и глубине песчаная.
При прокладке газопровода из полиэтиленовых труб выполнить песчаное основание толщиной 0,1м и песчаную засыпку толщиной 0,2м.
Для обозначения трассы газопровода проложить пластмассовую сигнальную ленту желтого цвета шириной не менее 0,2м на расстоянии 0,2м от верха присыпанного газопровода.
На главном фасаде установить указатель с информацией о расположении подземного газопровода ввода (см. лист 13).
Проектируемый газопровод по фасаду дома закрепить крючьями (сер. 5.905-8 УКГ-1.ООМЧ). Через стены здания газопровод прокладывать в футляре (сер. 5.905-15УГ10.ООСБ) с последующей тщательной заделкой промасленной льняной прядью и цементным раствором. По окончании монтажа газопровод по фасаду дома очистить от ржавчины, загрунтовать в соответствии ГОСТ 25129-82 и покрыть масляной краской за два раза в соответствии ГОСТ 10144-89.
3. Для газоснабжения жилого и гостевого дома применить трубы по ГОСТ 3262-75 и ГОСТ 10704-91*.
4. В жилом доме газ подаётся в котельную к отопительному котлу Buderus 28 и в кухню к 4-х конфорочной бытовой газовой плите ПГ-4.
В гостевом доме газ подаётся в кухню-студию к отопительному котлу Baxi-24 и к 4-х конфорочной бытовой газовой плите ПГ-4.
Для учёта расхода газа установить счетчики G-4 на высоте 1,60м от уровня пола. В жилом доме счётчик устанавливается в котельной. В гостевом доме в кухне-студии. Монтаж счётчика выполнить согласно инструкций по монтажу и эксплуатации, указанных в паспорте прибора.
На вводе газопровода в помещение котельной жилого дома и в помещение кухни-студии гостевого дома установить термозапорный клапан КТЗ Ду25.

Состав: Раздел ГС 13 листов Язык документа

Софт: AutoCAD 13

Файлы:

Каталог / Инженерные системы / Газоснабжение / Проект газоснабжения жилого и гостевого дома

Газоснабжение жилого дома\Раздел ГС.dwg
Газоснабжение жилого дома\САКЗ-м.jpg
Газоснабжение жилого дома\Стояк газопровода с краном.jpg
Газоснабжение жилого дома\Схема вывода дымохода и вентканала.jpg
Газоснабжение жилого дома
