Газоснабжение 9-ти этажного жилого дома

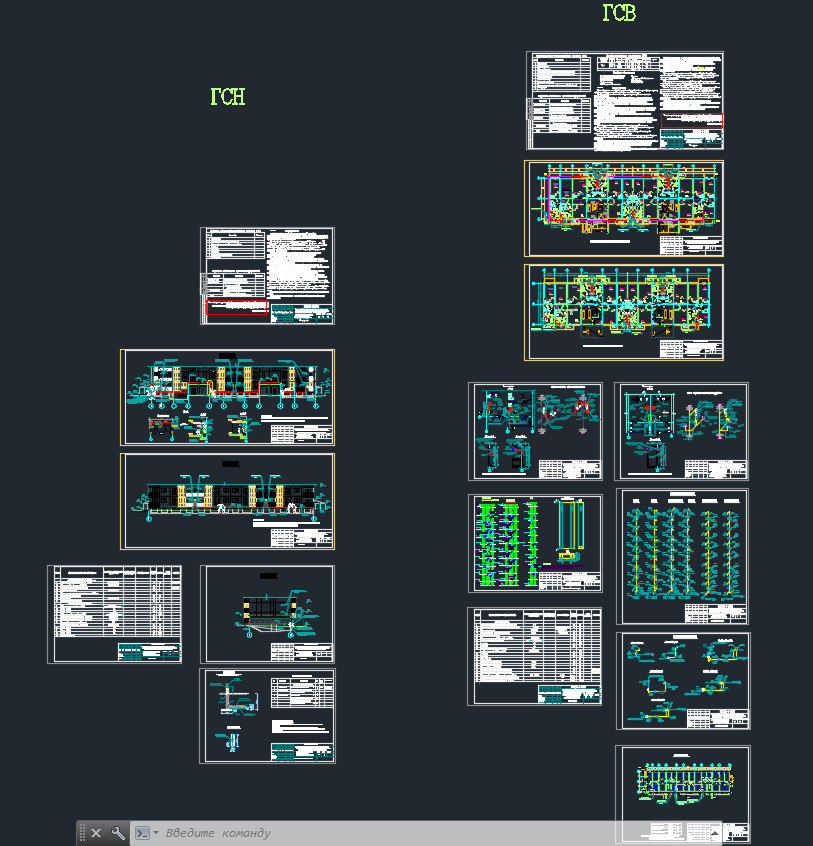

В проектной документации представлены разделы:
- ГСН - наружный газопровод низкого давления (P≤0,03 кгс/см2) Ф89х3,5 от существующего газопровода низкого давления.
- ГСВ - вводной газопровод и внутреннее газооборудование жилого многоквартироного дома.
Подключение проектируемого газопровода низкого давления предусмотрено к существующему газопроводу низкого давления ∅110х10 проложенного после ШГРП N 4 (см. альбом 07771-С-ГСН.2) расположенного в зеленой зоне.
Для газоснабжения используется природный газ низкого давления с теплотворной способностью Qн=8500ккал/нм³. Давление в точке подключения 0,0024 МПа. Расход газа на проектируемый дом составляет 87 нм3/ч.
Подземный газопровод запроектирован из полиэтиленовых труб ПЭ80 ГАЗ SDR17,6 по
ГОСТ Р 50838 и соединительные детали по ГОСТ Р 52779 (подземная прокладка). Коэффициент запаса прочности полиэтиленовых труб и соединительных деталей принят 3,2.
Укладку полиэтиленового газопровода производить терморезисторной сваркой. Проектом предусмотрен 2% запас труб из полиэтилена для выполнения контрольных образцов.
Фасадный газопровод (надземная прокладка) выполнен из труб стальных гр.В по ГОСТ 10704-91 и ГОСТ 3262-75*.

Состав: ГСН, ГСВ, план, аксонометрическая схема, спецификация Язык документа
