Автоматика внутренняя газоснабжения для 9-ти этажное здание жилого дома

Проект здания основан на задании проекта, архитектурных и строительных чертежах. Наружный газопровод построен на балконе второго этажа с фасадом здания и прикреплен к балконам балкона с разрывом на расстоянии 2,5 м методом электросварки. Газовая система была разработана с фасадом здания, и вход в каждую квартиру был обустроен в кухне с комбинированным котлом (индивидуальный настенный отопительный котел и котел с горячей водой герметичного типа) на балконе.... далее см. общие данные в проекте.

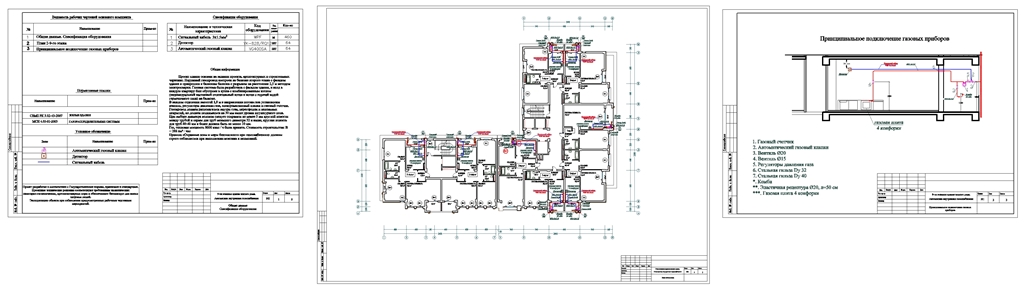

В проекте есть планы, монтажные схемы и спецификации.

СНиП РК 3.02-43-2007 - ЖИЛЫЕ ЗДАНИЯ
МСН 4.03-01-2003 - ГАЗОРАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМЫ

Состав: Сборочный чертеж (СБ) Язык документа

Софт: AutoCAD 12 SP1

Файлы:

Каталог / Автоматизация / Автоматика внутренняя газоснабжения для 9-ти этажное здание жилого дома

Автоматика внутренная газоснабжения.dwg
