Внутреннее газоснабжение квартиры жилого дома РП

Рабочий проект внутреннего газоснабжениа квартиры №1 жилого дома №1, расположенного по ул. Центральная р.п. Даниловка Даниловского муниципального района Волгоградской области

2. Газоснабжение осуществляется природным газом Qн=8000ккал/м. Источник газоснабжения - существующий подземный газопровод-ввод низкого давления Ду 100мм, проложенный к жилым домам № 1, 3, 5 по ул. Центральная и к жилым домам № 5, 6 по ул. Мордовцева в р.п. Даниловка Волгоградской обл.
Точка подключения - ранее проектируемый надземный газопровод-ввод низкого давления Ду 50 мм, проложенный по фасадам жилых домов (проектно-сметная документация 69/2016-ГСН).
3. Рабочим проектом предусмотрено:
- установка отключающего устройства Ду 25 на газовом вводе в квартиру;
- установка газового счетчика «Гранд-6» (Qmax=6,0 м/ч) для учета расхода газа газоиспользуемым оборудовонием;
- установка двухконтурного котла «BaltGaz 18 Turbo» (взамен ВПГ) для горячего водоснабжения и отопления квартиры.

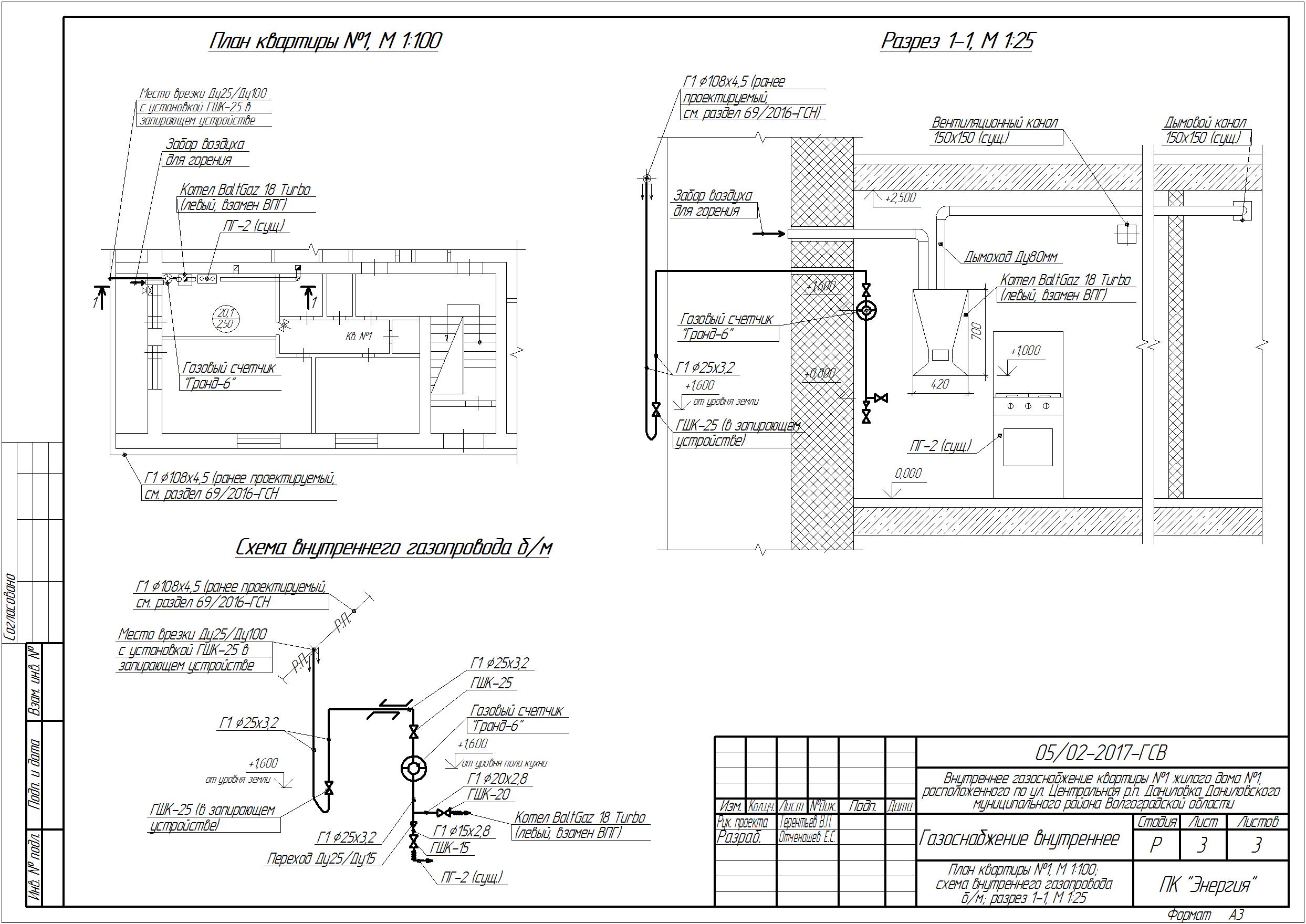

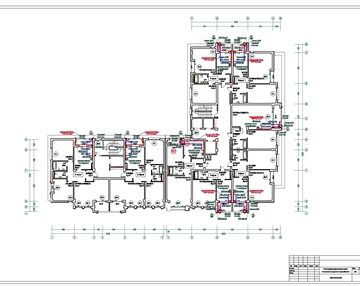

Состав: План квартиры №1, М 1:100; схема внутреннего газопровода б/м; разрез 1-1, М 1:25, спецификация оборудования и материалов Язык документа
