Автоматизация полимеризации низкомолекулярного силоксанового каучука

Санкт-Петербургский государственный Технологический институт
(Технический университет)
Кафедра автоматизации процессов химической промышленности
Дисциплина: Проектирование автоматизированных систем.
Тема: «Автоматизация полимеризации низкомолекулярного силоксанового каучука ».
Санкт-Петербург
2016

Параметры:
давление мономера Рмоном_избыт =5 атм,
температура мономера Тмоном=30-80 0С,
расход мономера Fмоном =4 м3/ч,
вязкость полимера в 4 секции реактора полимеризации Vпол_4 =1-4 Пз,
давление полимера в 4 секции реактора полимеризации Рмоном_избыт_4 =4,5 атм,
частота вращения мешалки S=0-20 Гц,
концентрация полимера на выходе из реактора полимеризации Qмоном_вых =0,85% масс полимера,
концентрация полимера в 4 секции реактора полимеризации Qмоном_4 =0,787% масс полимера,
вязкость полимера на выходе из реактора полимеризации Vпол_вых =40 Пз,
температура полимера Тполим=100-160 0С

цель работы - Составить схему автоматизации реактора полимеризации, обеспечив регулирование показателя эффективности процесса – концентрации низкомолекулярного силоксанового каучука СКТН на выходе из реактора полимеризации ( );осуществить контроль основных параметров, стабилизацию потока 50% раствора KOH, регулирование вязкости полимера в 4 секции реактора полимеризации по подаче мономера.

Для реализации дипломного проекта произведена разработка структурной и функциональной схем автоматизированной системы управления. Проведен выбор и обоснование технических, аппаратных и программных средств для реализации проекта. Для реализации правильного выбора аппаратных средств были проведены соответствующие расчеты.

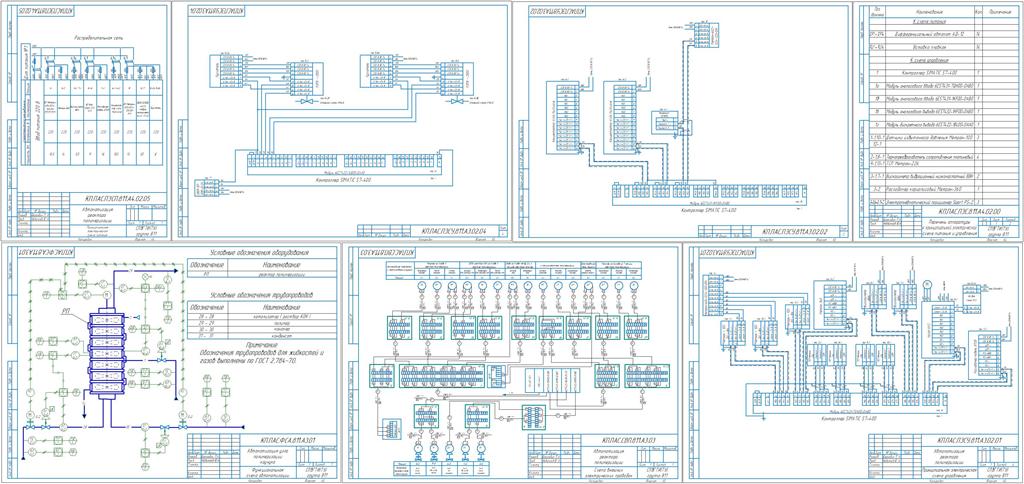

Графическая часть содержит: структурную схему АСУ, функциональную схему автоматизации, 2 электрических схемы!

Введение………………………………………………………………………..3
Задание………………………………………………………………………….4
Характеристика объекта …………………………………………………….5-7
Основные средства автоматизации ……………………………………..…8-10
Решения по автоматизации ………………………………………………...11-12
Описание функциональной схемы автоматизации ………………………13-14
Описание принципиальной электрической схемы питания ……………….15
Описание схемы внешних соединений………………………………………16
Список литературы……………………………………………………………17

Состав: пз, функциональная схема автоматизации, структурная схема автоматизации, провдка Язык документа

Софт: КОМПАС-3D LT V12
