Автоматизация процесса испарения серной кислоты

дисциплина - Автоматизация нетипичных технологических процессов
тема - Автоматизация процесса испарения серной кислоты
2014

В даном проекте рассматривается автоматизация процесса испарения серной кислоты. Произведен технологический расчет и подбор технических средств автоматизации.
Графическая часть содержит ФСА процесса испарения, спецификацию, експликацию.
Курсовой проект содержит 1 лист формата А3 графической части, 33 страницы пояснительной записки, содержащей 10 рисунков, 3 таблицы и 12 источников.
Характеристика процесса.
Испарение - это процесс концентрации растворов твердых нелетучих веществ путем частичного испарения растворителя при кипении жидкости.

Исходные данные к курсовому проекту
Параметры теплообменника: D = 325 мм; d = 16 мм; n = 90 шт; l = 5 м;
Длина трубопровода от регулирующего органа до входа в аппарат: диаметр трубопровода.
Содержание пояснительной записки (перечень вопросов, подлежащих разработке)
Анализ технологического процесса как объекта управления (описание, теоретические основы технологического процесса, составление структурной схемы взаимосвязи между технологическими параметрами объекта). Разработка системы автоматизированного управления технологическим процессом (анализ структурной схемы, выбор технических средств автоматизации, описание технологического процесса испарения и схемы автоматизации ТП испарения раствора серной кис-лоты). Расчет контура регулирования и оптимизация переходного процесса.

Состав: пояснительная записка, ФСА процесса испарения Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Автоматизация / Автоматизация процесса испарения серной кислоты

Курсова АНТП 2014.doc

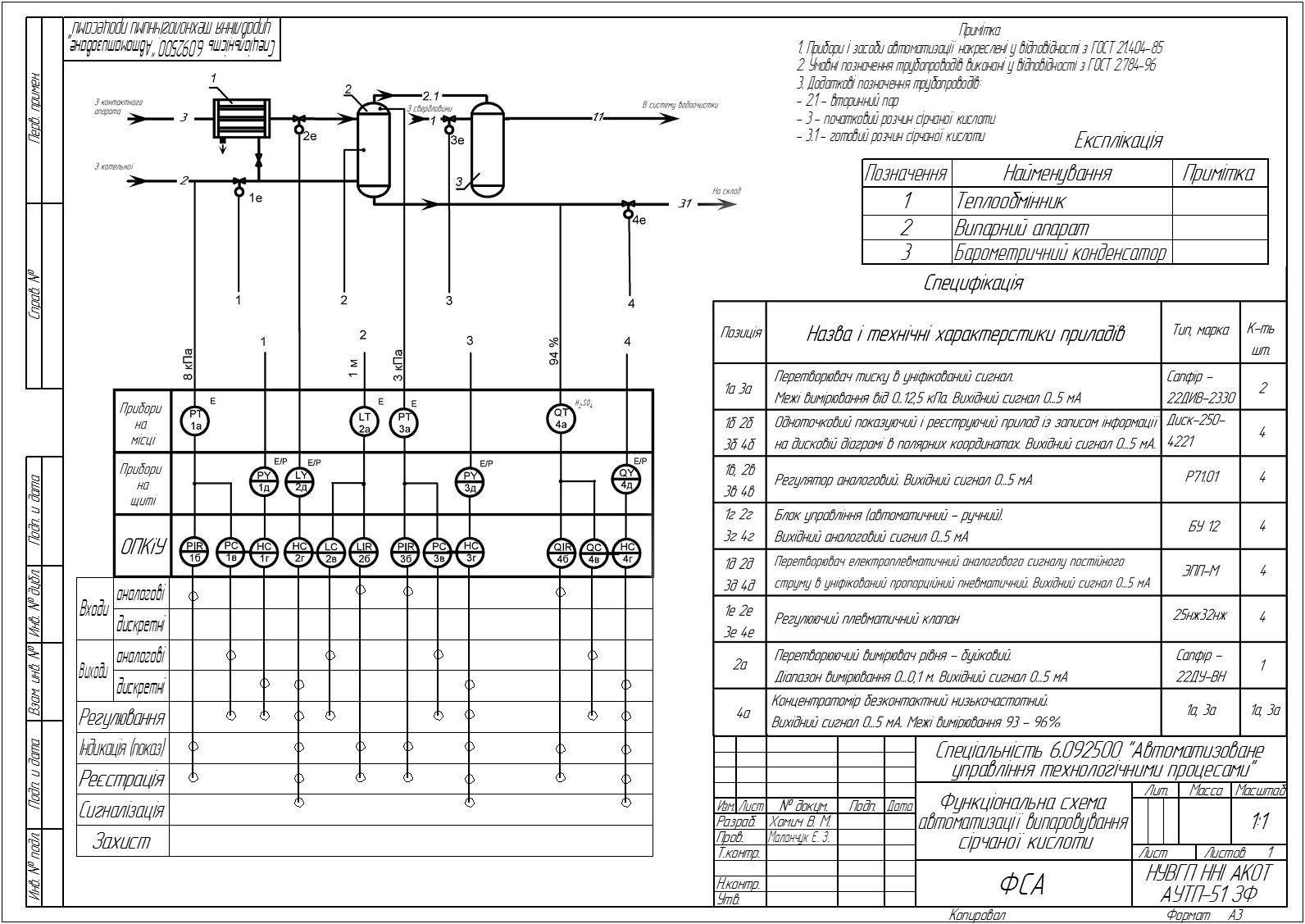

Функціональна схема автоматизації випаровування
Функціональна схема автоматизації випаровування
