КОМПАС 3D 18

Автоматизация сильвиновой флотации при производстве хлорида калия на БКПРУ-2 ПАО «Уралкалий»

Пермский национальный исследовательский политехнический университет»
Березниковский филиал (БФ ПНИПУ)
Кафедра автоматизации технологических процессов.
Курсовой проект по дисциплине «Проектирование систем автоматизации»
На тему: «Автоматизация сильвиновой флотации при производстве хлорида калия на БКПРУ-2 ПАО «Уралкалий»
Березники 2015

В данном курсовом проекте рассматривается автоматизация процесса флотации на фабрике БКПРУ-2 ПАО «Уралкалий». Произведена автоматизация линии флотации, подобраны средства контроля и регулирования.
Графическая часть содержит:
Графическая часть:

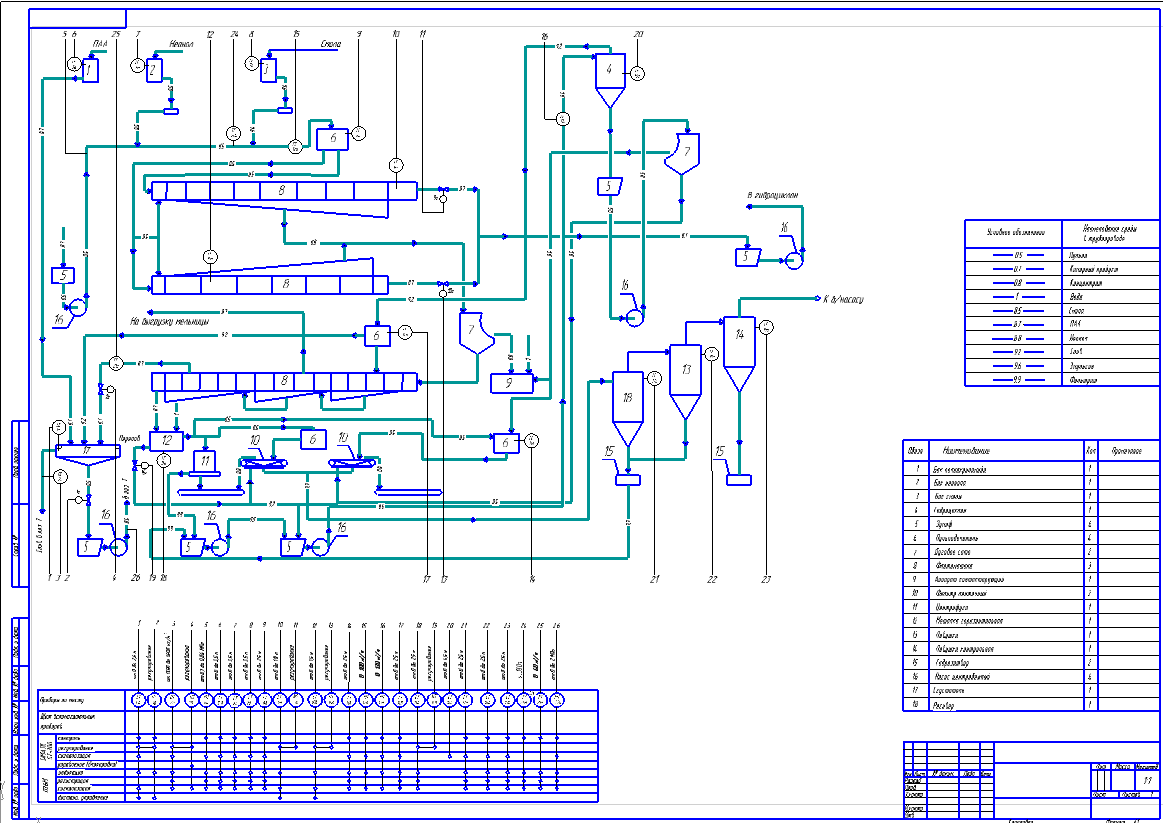

1) Функциональная схема автоматизации, формат А1, содержащую 20 точек контроля и регулирования .;
2) Структурная схема каскадной САУ (САР), формат А4;
3) Схема внешних соединений, фрагмент САУ (САР), формат А4 ;
4) Схема питания электрическая, фрагмент САУ (САР), формат А4;
5) Схема электрическая сигнализации, блокировки, формат А4;
6) Схема электрическая принципиальная управления выбранной САУ (САР), формат А4.
Курсовой проект содержит 1 лист формата А1, 5 листов формата А4, 21 страница пояснительной записки, содержащей 12 рисунков, 3 источника.

Состав: Функциональная схема автоматизации, Структурная схема каскадной системы автоматического управления, схема внешних соединений, Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Каталог / Автоматизация / Автоматизация сильвиновой флотации при производстве хлорида калия на БКПРУ-2 ПАО «Уралкалий»

Просмотр файлов
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/Задание КП.docx
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/Курсовой ПСА (флотация БРУ-2).docx
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/Одноконтурная САР Флотация БРУ-2.cdw
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/Одноконтурная САР Флотация БРУ-2.cdw.bak
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/Отде сильв флот (тех.схем). БКПРУ-2. (ИТОГ).cdw
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/Отде сильв флот (тех.схем). БКПРУ-2. (ИТОГ).cdw.bak
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/Спецификация 1-2 лист.doc
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/Спецификация 3-4 лист.doc
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/схема внешних проводок 2 Флотация БРУ-2.cdw
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/схема внешних проводок 2 Флотация БРУ-2.cdw.bak
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/Схема регулирования плотности Флотация БКПРУ-2.cdw
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/Схема регулирования плотности Флотация БКПРУ-2.cdw.bak
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/схема электрическая питания Флотация БРУ-2.cdw
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/схема электрическая питания Флотация БРУ-2.cdw.bak
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/Федеральное агентство по образованию.docx
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/электрич. сигнализации Флотация БРУ-2.cdw
Курсовой проект по ФЛОТАЦИИ на БКПРУ-2 (итог)/электрич. сигнализации Флотация БРУ-2.cdw.bak
