Автоматизация процесса производства нитрита калия

Івано-Франківський національний технічний
університет нафти і газу
Кафедра автоматизації та комп’ютерно-інтегрованих технологій
КУРСОВИЙ ПРОЕКТ (РОБОТА)
з дисципліни «Автоматизація технологічних процесів»
на тему: «Автоматизація процесу виробництва нітриту калію»
м. Івано-Франківськ – 2022 рік

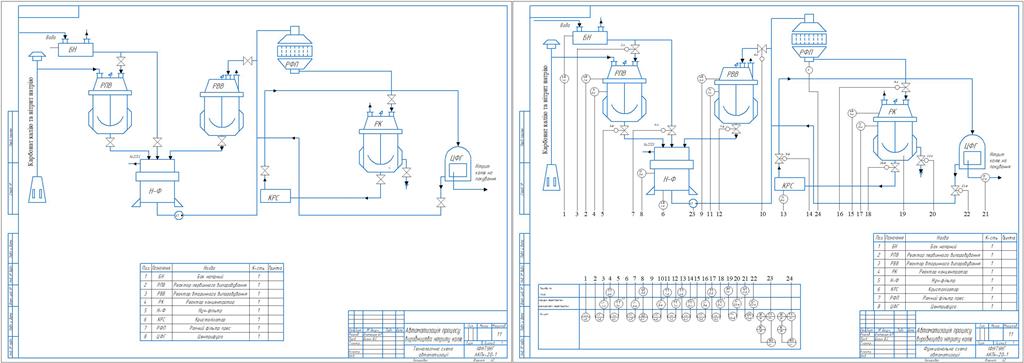

Технологічна схема об’єкту, параметри проходження процесу, стандарти, методичні вказівки.

ВСТУП 6
1 Аналіз технологічного процесу виробництва нітриту калію 8
1.1 Призначення і суть процесу 8
1.2 Характеристика сировини, реагентів 11
1.3 Опис технологічного процесу 13
1.4 Технічна характеристика технологічного обладнання 14
1.5 Вибір параметрів індикації, реєстрації, контролю, регулювання, сигналізації 21
1.6 Постановака задачі автоматизації 22
2. Математичне моделювання випарного реактор 24
2.1 Моделювання статичного режиму 24
2.2. Моделювання динамічного режиму 28
2.3. Синтез та дослідження системи керування 30
2.3.1. Розрахунок параметрів регулятора методом Циглера-Нікольса 30
2.3.2. Розрахунок та моделювання системи керування в Simulink 33
2.3.3. Дослідження стійкості системи керування 39
3 РОЗБРОБКА ФУНКЦІОНАЛЬНОЇ СХЕМИ АВТОМАТИЗАЦІЇ 41
3.1 Опис функціональної схеми автоматизації 41
3.2 Опис ТЗА 49
ВИСНОВОК 57
СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ 58
ДОДАТКИ 59
