Автоматизация узла регенерации ионитных фильтров

Белорусский национальный технический университет
Энергетический факультет
Кафедра тепловых электрических станций
Курсовой проект по дисциплине "Автоматизация теплоэнергетических процессов"
На тему: "Автоматизация узла регенерации ионитных фильтров"
Минск 2014

В данном курсовом проекте автоматизируется процесс регенерации ионитных фильтров в соответствии технологическими процессами на ТЭС. Производится выбор и расчет оборудования согласно поставленным задачам проекта.
Задачи проекта по автоматизации узла регенерации ионитных фильтров:
1) определение экономической эффективности,
2) разработка вариантов технического проекта,
3) построение структурных схем системы управления,
4) разработка щитов и пультов,
5) произведение расчета регулирующих органов,
6) планирование результатов внедрений системы автоматизации.

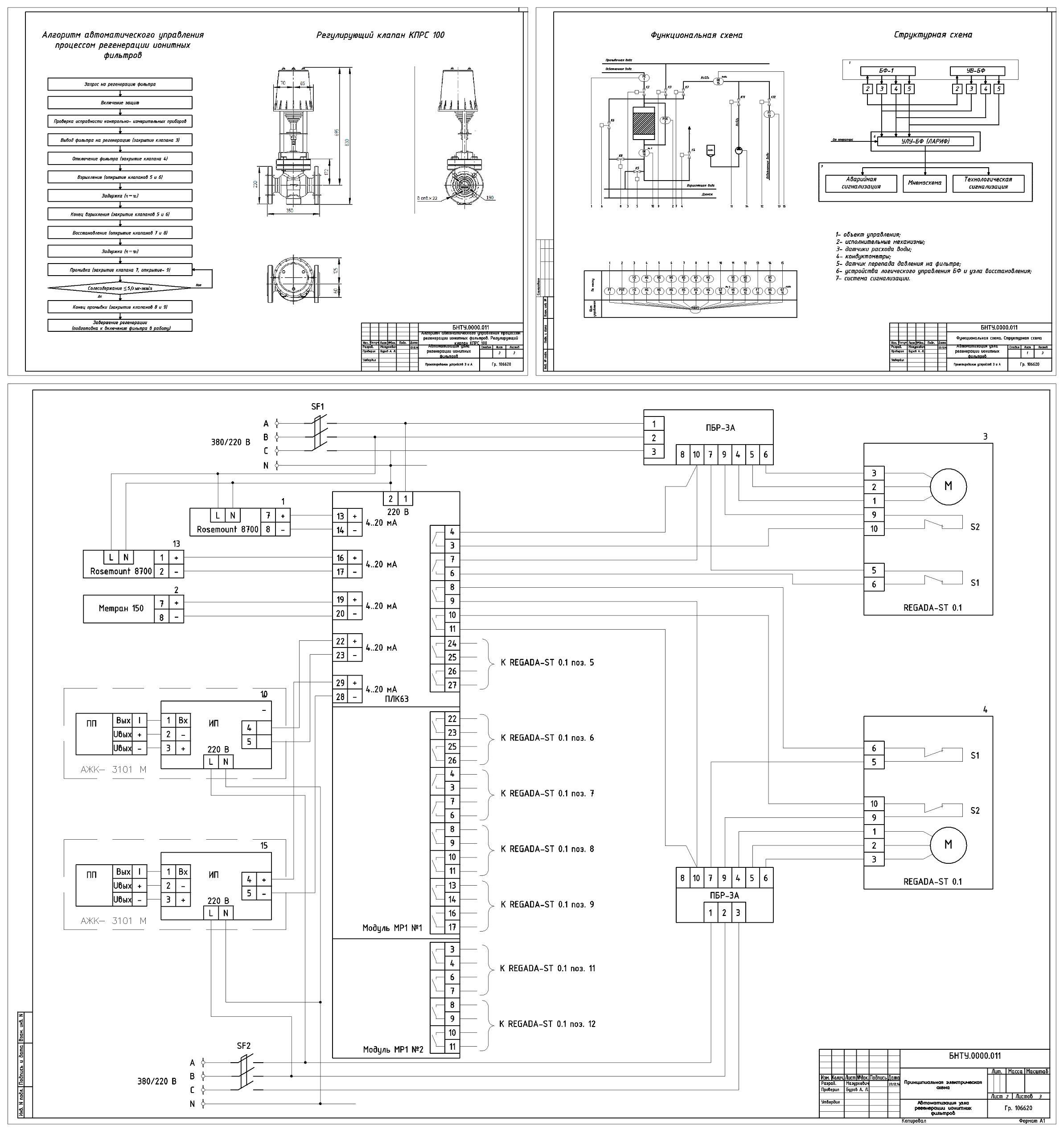

Графическая часть содержит алгоритм автоматического управления процессом регенерации ионитных фильтров, функциональную и структурную схемы, принципиальную электрическую схему.

Содержание
1. Введение
2. Объект проектирования и задачи проекта
3. Основание для проектирования
4. Алгоритм автоматического управления процессом регенерации ионитных фильтров
5. Перечень объектов автоматизации
6. Стадии проекта
7. Технико-экономическое обоснование проекта
8. Разработка вариантов технического проекта
9. Структурная схема системы управления
10. Функциональная схема системы управления
11. Принципиальная электрическая схема системы управления
12. Планирование щитов, пультов и расположение систем автоматизации
13. Перечень использованного оборудования
14. Расчет регулирующего органа
Заключение
Литература

Состав: Алгоритм автоматического управления процессом регенерации ионитных фильтров, Функциональная и структурная схемы, Принципиальная электрическая схема, ПЗ Язык документа

Софт: AutoCAD 2012

Каталог / Автоматизация / Автоматизация узла регенерации ионитных фильтров

Просмотр файлов
Автоматизация узла регенерации ионитного фильра\printsip_dop.bak
Автоматизация узла регенерации ионитного фильра\printsip_dop.dwg
Автоматизация узла регенерации ионитного фильра\моя ПЗ.docx
Автоматизация узла регенерации ионитного фильра\РК 100 3 вида 1.png
Автоматизация узла регенерации ионитного фильра\РК 100 3 вида 2.png
Автоматизация узла регенерации ионитного фильра\РК 100 3 вида 3.png
Автоматизация узла регенерации ионитного фильра\стуктура.png
Автоматизация узла регенерации ионитного фильра\функционалка , алгоритм.dwg
Автоматизация узла регенерации ионитного фильра
