Могилевский государственный университет продовольствия
Кафедра автоматизации технологических процессов и производств
Курсовой проект по дисциплине «Автоматизированный электропривод отрасли»
На тему: Автоматизированный электропривод центрифуги периодического действия в технологическом процессе производства полистирола
Могилев 2016
Исходные данные на проектирование:
- диаметр барабана D = 0,8 м,
- диаметр вала d = 0,06 м,
- длина барабана L = 0,4 м,
- частота вращения n = 1700 об/мин,
- масса незагруженного барабана mб = 500 кг,
- масса остальных вращающихся деталей связанных с валом mд=350 кг,
- плотность твердого вещества ρ1 = 320 кг/м3,
- плотность маточной жидкости ρ2 = 100 кг/м3,
- концентрация твердой фазы в суспензии Вс = 20 %,
- длительность разгона τ = 90 с,
- коэффициент трения в подшипниках вала f=0,1,
- линейное напряжение питающей сети Uл=380 В.
В данном курсовом проекте был изучен процесс производства полистирола, рассмотрены условия работы электропривода и электрооборудования, а также виды и способы их защиты от влияния окружающей среды.

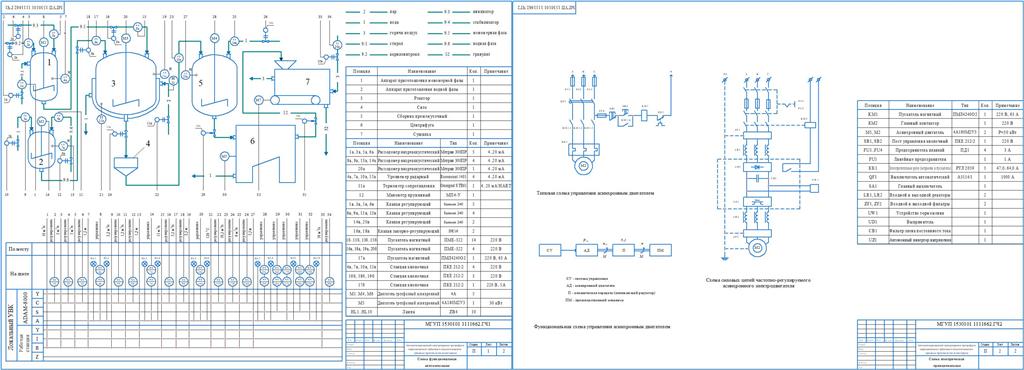

В результате выполнения курсового проекта был рассчитан асинхронный двигатель для центрифуги периодического действия. По каталогу выбран двигатель типа 4А180М2У3. Была разработана схема управления для привода центрифуги периодического действия и выбраны ее элементы.
Содержание
Введение
1 Обзор технологического процесса производства полистирола
2 Обзор условий работы электропривода и электрооборудования
3 Обзор видов и способов защиты электрооборудования
4 Обзор частотного способа регулирования скорости вращения асинхронного двигателя
5 Расчет мощности и выбор электродвигателя
6 Разработка схемы управления электроприводом
Заключение
Список использованных источников
