Автоматизированный электропривод вентилятора в технологическом процессе кондиционирования воздуха

Могилевский государственный университет продовольствия
Кафедра автоматизации технологических процессов и производств
Курсовой проект по дисциплине «Автоматизированный электропривод отрасли»
На тему: Автоматизированный электропривод вентилятора в технологическом процессе кондиционирования воздуха
Могилев 2016

Необходимо выбрать асинхронный двигатель и элементы типовой схемы управления для привода вентилятора среднего давления при подаче Q=10000 м3/ч, полном напоре Н=2500 Па, частота вращения вала n=1450 об/мин, КПД передачи =95%, линейное напряжение питающей сети Uл=380 В.

В данном курсовом проекте был изучен процесс кондиционирования воздуха, рассмотрены условия работы электропривода и электрооборудования, а также виды и способы их защиты от влияния окружающей среды.
В результате выполнения курсового проекта был рассчитан асинхронный двигатель для вентилятора. По каталогу выбран двигатель типа 4АР160М4У3. Была разработана схема управления для привода вентилятора и выбраны ее элементы

Содержание
1 Обзор технологического процесса кондиционирования воздуха
2 Обзор условий работы электропривода и электрооборудования
3 Обзор видов и способов защиты электрооборудования
4 Обзор частотного способа регулирования скорости вращения асинхронных двигателей
5 Расчет мощности и выбор электродвигателя
6 Разработка схемы управления электроприводом
Заключение
Список использованных источников

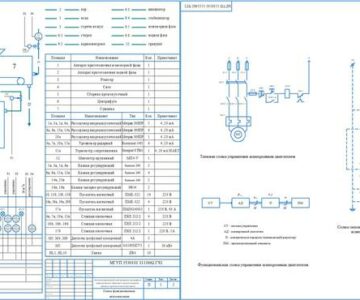

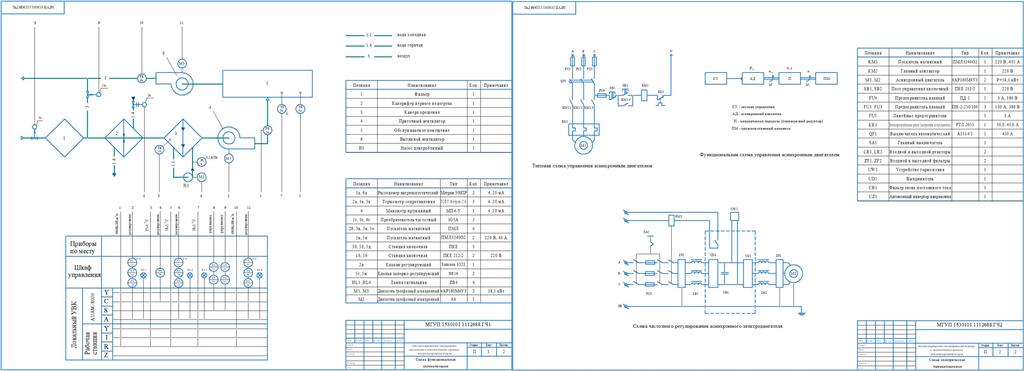

Состав: Функциональная схема автоматизации (ФСА), Схема электрическая принципиальная, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:
Эл схема.frw
ФСА.frw
записка.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: vangog100500
Дата: 2017-08-04
Просмотры: 831
