Санкт-Петербургский государственный архитектурно строительный университет
Кафедра теплогазоснабжения и вентиляции
Курсовой проект дисциплине отопление, вентиляция и кондиционирование
На тему "Кондиционирование общественного здания"
Санкт-Петербург 2013 г.

ВВЕДЕНИЕ 4
1. Исходные данные для проектирования 5
1.1. Характеристика объекта 5
1.2. Выбор параметров наружного воздуха 6
1.3. Выбор параметров внутреннего воздуха 8
2. Расчет поступлений теплоты и влаги в помещение. 9
2.1. Поступления тепла и влаги от людей 9
2.2 . Поступление теплоты через вертикальные световые проемы 10
2.3 Поступление теплоты через наружные стены или покрытие 10
2.3 Поступление теплоты от электрического освещения 12
3. Выбор принципиальной схемы воздухораспределения в помещении. определение, расхода приточного воздуха. расчет воздухораспределения в помещении. 14
3. 1 Схема организации воздухообмена 14
3.2 Определение расхода приточного воздуха и минимально необходимого расхода наружного воздуха 14
3.3. Расчет воздухораспределения, максимально возможное значение рабочей разности температур 16
3.4 Аэродинамический расчет вентиляционной системы. 18
3.5. Выбор и расчет фильтров 23
4. Выбор принципиальной схемы обработки воздуха и построение на I - d диаграмме процессов кондиционирования воздуха 25
5. Выбор типоразмера центрального кондиционера и расчет его функциональных блоков 29
5.1. Выбор типоразмера 29
5.2. Воздухонагреватели и воздухоохладители 29
5.2.1. Конструкторский расчет воздухонагревателя 30
5.2.2. Конструкторский расчет поверхностного воздухоохладителя 32
5.2.3 Расчет камеры орошения 34
5.3 Выбор вентилятора. 37
6. Тепло- и холодоснабжение центрального кондиционера. 39
6.1. Теплоснабжение 39
6.2. Холодоснабжение 39
6.2.1. Температурный режим работы холодильной машины 39
6.2.2. Подбор холодильной машины 40
ЗАКЛЮЧЕНИЕ 45
Список использованной литературы 46

Исходные данные
1. Исходные данные для проектирования

1.1. Характеристика объекта

Район строительства – г. Белгород
Наименование объекта – Конструкторское бюро
Расчетное помещение – Конференц-зал на 80 человек.

Строительная характеристика здания:
Количество этажей – 2.
Размеры в плане между осями – 36000х24000 мм.
Толщина междуэтажных перекрытий - 0,3 м.
Толщина наружных стен – 0.5 м
Толщина внутренних стен – 0.2 м
Покрытие здания – бесчердачное, покрытое рулонной кровлей с защитным слоем из светлого гравия
Ориентация здания по фасаду – СЗ
Географическая широта – 50.5 градусов северной широты
(Восточный округ г. Белгорода)
Расчетное барометрическое давление наружного воздуха – 99 кПа.

Расчетное помещение:
Конференц-зал на 70 чел.
Высота - 3,6 м
Длина – 15.5
Ширина – 8 м
Площадь – 124
Объем – 446.4
Размер окон – нет

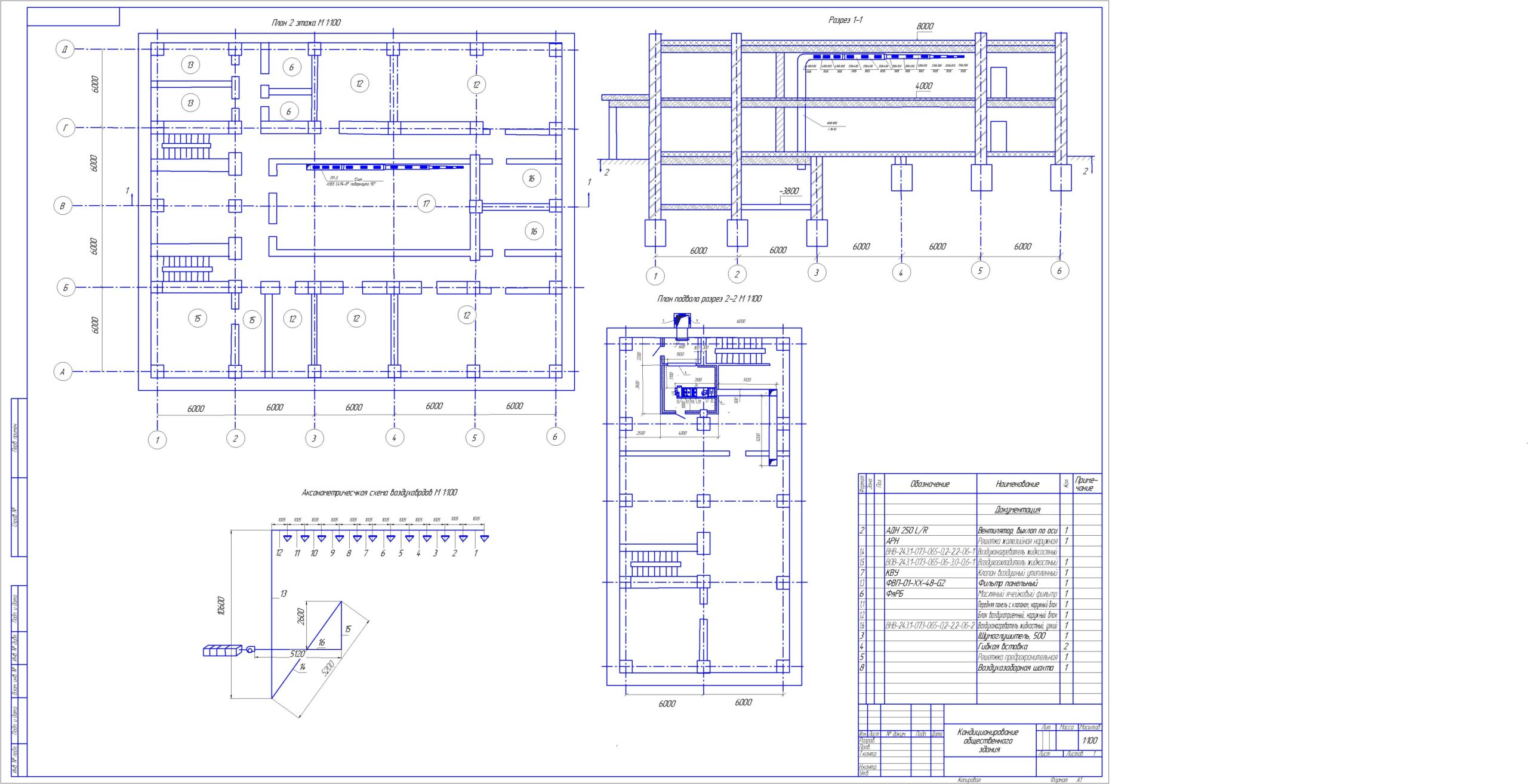

Состав: Записка, Чертежи - 1 Здание, аксонометрия кондицинирования, 2 Рабочие схемы Язык документа

Софт: КОМПАС-3D 14SP1

Файлы:
ch11.cdw
ch22.cdw
rgz.doc
