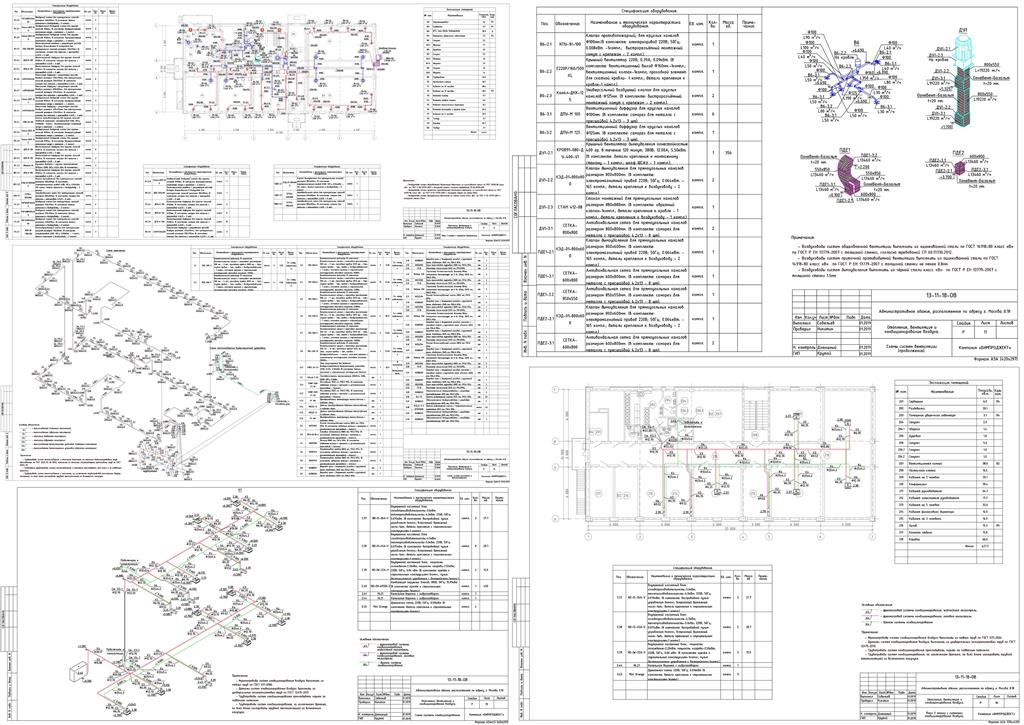

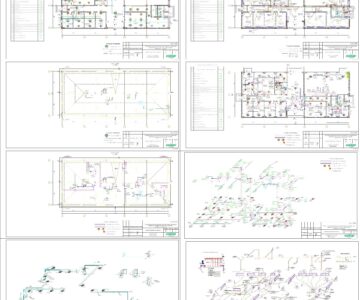

Отопление, вентиляция и кондиционирование воздуха Административного здания по адресу город Москва
Рабочие чертежи марки ОВ выполнены на основании технического задания, выданного заказчиком.
В проекте нет впервые применяемых или разработанных процессов, оборудования, приборов, конструкций, материалов и изделий, требуемых проверку на патентнопригодность и патентную чистоту. Изобретения, по которым приняты решения о выдаче авторских свидетельств в рабочей документации, отсутствуют.
Рабочие чертежи разработаны в соответствии с действующими нормами, правилами и стандартами, перечень действующих норм, правил и стандартов на основании которых разработаны рабочие чертежи приведён слева в таблице.
Район строительства - г. Москва.
Расчетные параметры наружного воздуха приняты согласно СП 131.13330.2012:
- расчётная температура холодного периода года - минус 25°С;
- расчётная температура теплого периода года (параметры А) - плюс 23°С;
- расчётная температура теплого периода года (параметры Б) - плюс 26°С;
- расчетная скорость ветра для холодного периода года - 2.0м/с;
- средняя температура отопительного периода - минус 2.2°С.
- продолжительность отопительного периода 205 суток.
Расчётная температура воздуха в помещениях - плюс 16-25°С.
Теплоноситель системы отопления (Т11/Т21) вода с температурой плюс 95/70°С.
Теплоноситель системы теплоснабжения вентиляционных установок (Т12/Т22) вода с температурой плюс 95/70°С.
Давление теплоносителя в системах теплоснабжения (Т1/Т2), отопления (Т11/Т21) и теплоснабжения вентиляционных установок (Т12/Т22) - 0.4/0.2 МПа.
Холодоноситель системы кондиционирования (К1) - фреон R410A с температурой плюс 10/90о/ С.
Давление холодоносителя в системе кондиционирования (К1) - 0.5/2.5 МПа.
Внутреннее теплоснабжение здания осуществляется через индивидуальный тепловой пункт (ИТП), расположенный на 1 этаже здания.
Расчёт систем отопления, общеобменной вентиляции и кондиционирования воздуха проведён в соответствии с требованиями СП 60.13330.2016 с учётом требований ГОСТ 30494-2011, СП 118.13330.2012, СП 44.13330.2011, СП 131.13330.2012, а также проектной документации.
Расчёт систем противодымной вентиляции проведён в соответствии с требованиями СП 7.13130.2013 и проектной документацией.
Монтаж систем теплоснабжения, отопления, вентиляции и кондиционирования воздуха выполнять согласно СП 73.13330.2012.
Изоляцию воздуховодов осуществить в соответствии со схемами вентиляции, указанными на схемах материалами.
Трубопроводы в местах пересечения перекрытий, внутренних стен и перегородок, согласно требованиям нормативно-технической документации, проложить в гильзах из несгораемых материалов с заделкой зазоров и отверстий негорючими материалами, обеспечивающими нормируемый предел огнестойкости.
В местах пересечения системами общеобменной вентиляции противопожарных преград с нормируемым пределом огнестойкости (перекрытия этажей, помещений с разными категориями пожароопасности) установить нормально открытые огнезадерживающие клапаны с электроприводом.
Места прохода воздуховодов через стены, перегородки и перекрытия уплотнить негорючими материалами, обеспечивающими нормируемый предел огнестойкости пересекаемой конструкции.
Крепление воздуховодов производить по серии 5.904-1 или с помощью типовых решений компании "HILTI".
Крепление трубопроводов производить по серии 4.904-69 или с помощью типовых решений компании "HILTI".
Испытание и наладку систем теплоснабжения, отопления и вентиляции производить в соответствии с требованиями СП 73.13330.2012.
Для системы дымоудаления предусматриваются крышные вентиляторы дымоудаления с факельным выбросом продуктов горения на высоту более 2м. от уровня кровли, огнестойкостью 400о/ С в течении 2 ч.
На все скрытые работы (прокладка воздуховодов и трубопроводов за подвесными потолками, в шахтах и других закрытых пространствах, заделка мест прохода воздуховодов через ограждающие конструкции, монтаж огнезадерживающих клапанов и клапанов дымоудаления; изоляция воздуховодов и трубопроводов) должны быть составлены акты освидетельствования скрытых работ.
