Проект отопления, вентиляции и кондиционирования АБК (административно-бытового корпуса)

Настоящий проект отопления, вентиляции и кондиционирования разработан на основании архитектурно-строительных чертежей, технического и технологического задания. Для обеспечения нормируемого газового состава помещения административно-бытового корпуса оснащаются системами приточной и вытяжной вентиляции, и кондиционирования. Проект выполнен в соответствии с требованиями СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», СП 7.13130.2013 «Отопление вентиляция и кондиционирование противопожарные требования».
АБК расположен в Ленинградской области. АБК является двухэтажной пристройкой к производственному цеху. Общая площадь помещений – 587 м2.
Расчётные параметры наружного воздуха приняты в соответствии с требованиями СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» и СНиП 23-01-99 «Строительная климатология».
Принята двухтрубная система водяного отопления.
Приточная установка П1 расположена под потолком теплового узла. Она обслуживает помещения АБК. Воздухораспределение осуществляется через регулируемые диффузоры.
Системы общеобменной вытяжной вентиляции из административных помещений - В1. Вентилятор размещен в кладовой.
Система удаления воздуха от местных отсосов (кухонных зонтов) В3 осуществляется вентилятором установленным под потолком санузла. Санузлы обслуживаются системой В2, вентилятор установлен так же под потолком.
Для охлаждения административных помещений в теплый период года установлена мультизональная система кондиционирования.
Дополнительно предусмотрено охлаждение помещения серверной. Кондиционер для серверной имеет возможность круглогодичного использования.
Наружные блоки систем кондиционирования установлены на кровле.

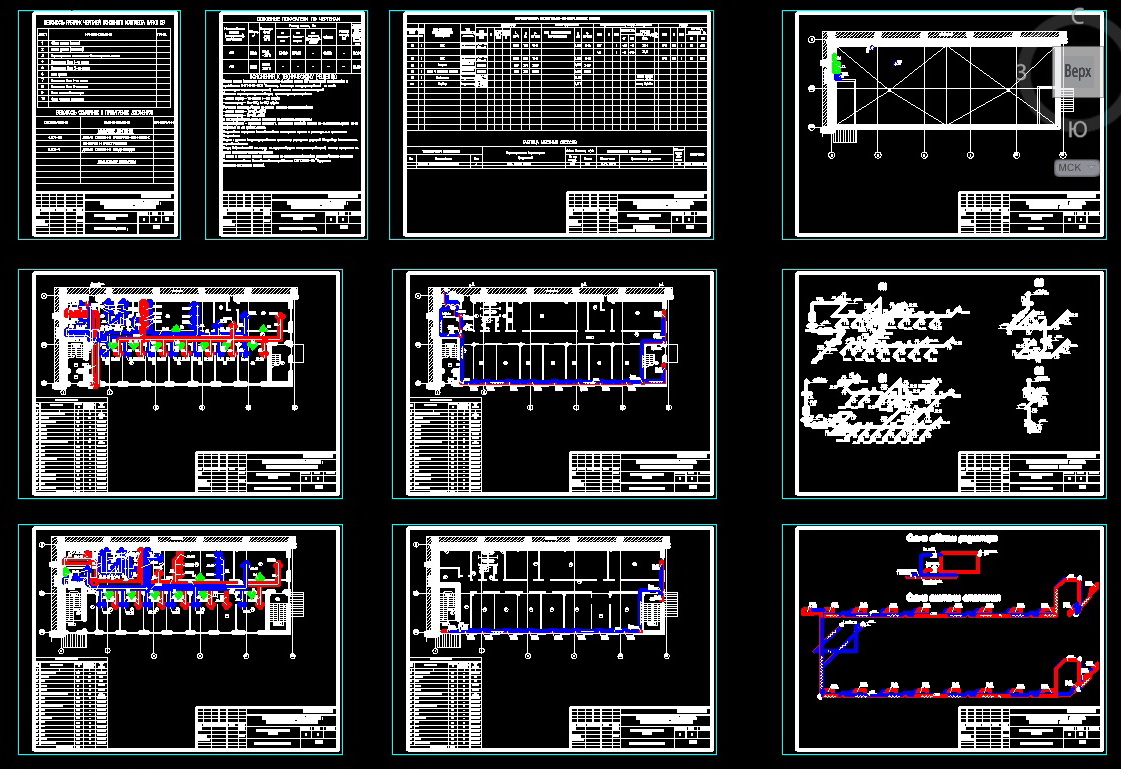

Состав: Общие данные (начало). Общие данные (окончание). Характеристика отопительно-вентиляционных систем и таблица местных отсосов. Вентиляция, план 1-го этажа. Вентиляция, план 2-го этажа. Отопление, план 1-го этажа. Отопление, план 2-го этажа. План кровли. Схемы систем вентиляции. Схема системы отопления. Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Инженерные системы / Вентиляция и кондиционирование / Проект отопления, вентиляции и кондиционирования АБК (административно-бытового корпуса)

Записка вентиляция 2.doc
вент4.dwg
