Отопление и вентиляция административный корпус на 72 человека

«Уральский федеральный университет имени первого Президента России Б.Н.Ельцина»
Кафедра «Теплогазоснабжение и вентиляция»
Дипломная работа
Тема:Отопление и вентиляция Административного корпусаБакарчикско гогорного предприятия

Тема выпускной квалификационной работы – отопление и вентиляция административного корпуса ТОО «БГП» расположенного в Жарминском районе Восточно-Казахстанской области Республики Казахстан.
Задачей данной выпускной квалификационной работы является разработка системы отопления, для возмещения тепловых потерь в отопительный период, и системы вентиляции для борьбы в выделяющимися вредностями в помещениях.
Содержание
1. Исходные данные 7
1.1. Назначение и характеристика здания 7
1.2. Характеристика расчетного помещения 8
1.3. Климатическая характеристика района строительства 8
1.4. Расчетные параметры наружного воздуха 9
1.5. Расчетные параметры внутреннего воздуха 10
2.Теплотехнический расчет ограждающих кострукций 11
2.1. Определение требуемого сопротивления теплопередаче наружных ограждений 11
2.2. Теплотехнический расчет наружных ограждений 13
2.2.1. Определенеие сопротивления теплопередаче наружной стены 13
2.2.2. Определенеие сопротивления теплопередаче перекрытия 15
2.2.3. Выбор заполнения оконных и дверных проемов 17
2.3. Определение приведенного сопротивления теплопередачи пола 17
2.4. Определение тепловых потерь через ограждающие конструкции 18
2.5. Определение расхода теплоты на нагревание инфильтрующегося наружного воздуха 21
3. Отопление 24
3.1. Выбор и конструирование системы отопления 24
3.2. Гидравлический расчет 24
3.3. Тепловой расчет отопительных приборов 29
4. Вентиляция 34
4.1. Определение выделений теплоты, влаги и вредных выделений 35
4.1.1. Расчет теплопоступлений 35
4.1.2. Определение влаговыделений в помещения 39
4.2. Расчет воздухообмена в помещении в три периода года и построе-ние процессов на i-d-диаграмме 40
4.2.1. Расчет и построение процессов для теплого периода года 40
4.2.2. Расчет и построение процессов для холодного периода года 41
4.2.3. Расчет и построение процессов для переходного условного периода года 42
4.2.4. Сведение результатов расчета и выбор наибольший расход воздуха, как расчетный 43
4.3. Расчет воздухообмена по кратности 43
4.4. Выбор схемы системы вентиляции 44
4.5. Аэродинамический расчет воздуховодов 46
4.6. Подбор основного оборудования и конструирования приточных и вытяжных установок 47
4. Природопользование и охрана окружающей среды 54
5.1. Акустический расчет системы приточной вентиляции 54
6. Экономическое обоснование проекта 60
6.1. Выбор варианта 60
6.1.1. Определение капитальных затрат 61
6.1.2. Определение годовых эксплуатационных затрат 62
6.2. Финансовые результаты 67
6.2.1. Определение договорной цены на строительную продукцию 67
6.2.2. Определение прибыли 68
6.2.3. Расчет рентабельности строительного производства 71
6.3. Технико-экономические показатели 72
Заключение 74
Библиографический список 75

ИСХОДНЫЕ ДАННЫЕ
1.1. Назначение и характеристика здания.
Назначение: Административный корпус на 72 человека производственной базы ТОО «БГП» расположенной на расстоянии 90 км к юго-западу от г. Усть-Каменогорск в Жарминском районе Восточно-Казахстанской области Республики Казахстан.
Административное здание предусмотрено проектом двухэтажным, без подвала из блочных модулей, установленных на монолитных железобетонных фундаментах с опиранием на них в 6 точках. Пространственная жесткость здания обеспечивается конструкцией объемных блоков.
Фундаменты – монолитные, перекрестно-рамные с армированием ø18А-III, бетон кл. В25, W6, F150.
Заполнение наружных стен – из сэндвич панелей.
Стены внутренние, перегородки - из сэндвич панелей.
Перекрытие – из сэндвич панелей.
Окна - пластиковые стеклопакеты пятикамерный профиль белого цвета, стеклопакет двухкамерный, с поворотно-откидным механизмом створки.
В санузлах – матовые стекла.
Наружные двери – металлические утепленные стальные.
Конструкция крыши – из металлических ферм.
Покрытие кровли – из профнастила.
В плане здание имеет прямоугольное сечение с размерами в крайних осях 45,0х14,45 м.
Высота этажей от уровня пола до пола составляет Н=3,3 м.
- За относительную отметку 0.000 принята отметка чистого пола первого этажа здания, соответствующая абсолютной отметке 456,60 в условной системе высот.
Район строительства относится (согласно Приложение «В» - «Карта зон влажности» [3]) к сухой влажностной зоне.
В здании поддерживается согласно [3] нормальный влажностный режим.
Ориентация главного фасада здания – Северо-Запад (СЗ).
Зона влажности – сухая.
Влажностный режим помещений – нормальный.
Условия эксплуатации – параметры А.
Все этажи здания отапливаемые.
1.2. Характеристика расчетного помещения.
- За расчетное помещение взято помещение на втором этаже в осях 11-14 и В-Г;
- Название по экспликации: Конференц. зал;
- Площадь 46,27м2.
- Расчётное количество человек – 30.
- Ориентация наружной стены – Северо-Запад (СЗ).
1.3. Климатическая характеристика района строительства.
- расчетная температура наружного воздуха (ХП) для проектирования отопления и вентиляции, наиболее холодной пятидневки обеспеченностью 0,98
- tН0,98 = - 42 °C; обеспеченностью 0,92 – tН0,92 = - 39 °C
- средняя температура отопительного периода – tоп = -7,8 °C
- продолжительность отопительного периода составляет – zоп. = 204 сут..
- расчетная скорость ветра для холодного периода, как максимальная из средних скоростей по румбам за январь - VХП = 5 м/с.
- средняя скорость ветра за период со средней суточной температурой воздуха ≤ 8°C составляет V= 2,4 м/с.
- относительная влажность (средняя месячная влажность для наиболее холодного месяца) наружного воздуха φН = 75%.
- расчетная температура наружного воздуха (ТП) для проектирования вентиляции - tН0,95 = + 26,4 °C
- средняя суточная амплитуда температуры наиболее теплого месяца составляет АТ = 14,6 °C,
- расчетная скорость ветра для теплого периода года V= 3,5 м/с
- относительная влажность (средняя месячная влажность для наиболее теплого месяца) наружного воздуха φН = 64%.
- расчетное барометрическое давление составляет Р = 1020 гПа.

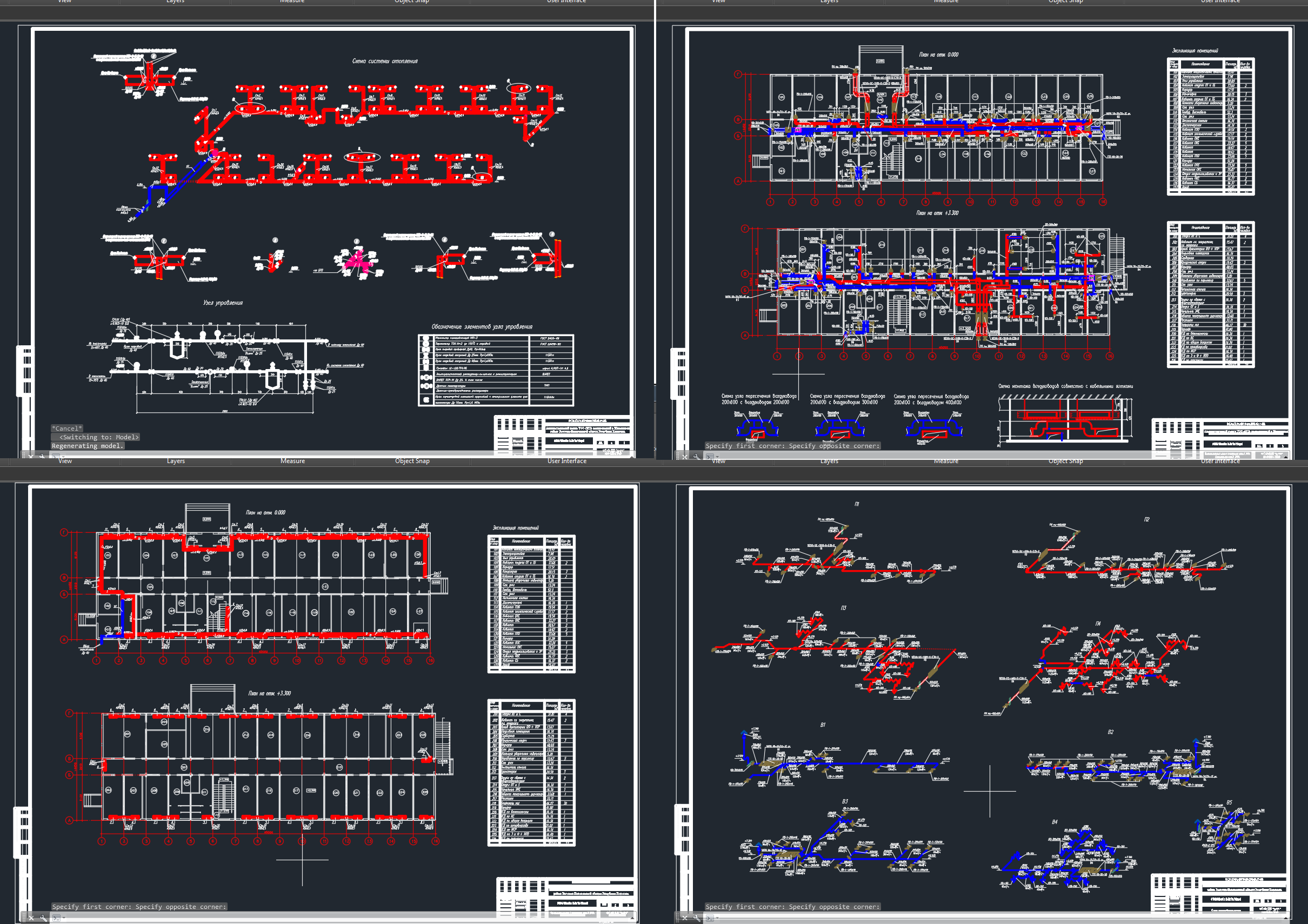

Состав: Общие данные; Схема системы отопления, узел управления; Отопление план 1 этажа на отм. 0,000; 2 этажа на отм.3,300; Вентиляция план 1 этажа на отм. 0,000; 2 этажа на отм.3,300; Схемы систем вентиляции; Таблица расчета теплопотерь; Гидравлический расчет трубопроводов системы отопления; Таблица расчета отопительных приборов; Расчет воздухообмена общеобменной вентиляции по кратности и нормам в помещениях; Аэродинамичесикй расчет воздуховодов; Расчетная схема системы отопления; i-d-диаграмма влажного воздуха; Расчетные схемы систем П1, П2; Расчетные схемы систем В1, В2; Локальная смета №1; Локальная смета №2.;Протокол согласования свободной цены Язык документа

Софт: AutoCAD 17
