Исходными данными для разработки рабочей документации являются рабочие чертежи архитектурного раздела.
Рабочие чертежи соответствует заданию на проектирование, требованиям действующих технических регламентов, стандартов и сводов правил, и других документов, содержащих установленные требования.
Расчетные параметры наружного воздуха для проектирования отопления в районе строительства:
- температура наиболее холодной пятидневки (обеспеченностью 0,92) - минус 26°С;
- продолжительность периода со среднесуточной температурой меньше +8 °С - 245 суток (отопительный период);
- средняя температура за отопительный период - минус 5,8 °С.
Расчетная температура внутреннего воздуха в помещении ИТП принята +5 °С.
Расчетная температура внутреннего воздуха в помещениях коридора, гардеробной, тамбура, санузла и хранения уборочного инвентаря принята +16 °С.
Расчетная температура внутреннего воздуха в помещениях лаборатории и хранения посуды и реактивов принята +18 °С.
Расчетная температура внутреннего воздуха в помещениях операторной, персонала и кабинета начальника станции принята +22 °С.
Расчетная температура внутреннего воздуха в помещениях принята в преддушевой +23 °С, в душевой +25 °С, в помещении сушки спецодежды +33 °С.
Теплотехнические расчеты системы отопления выполнены согласно СП 60.13330.2012 "Отопление, вентиляция и кондиционирование воздуха", СП 50.13330.2012 "Тепловая защита зданий" и СП 23-101-2004 "Проектирование тепловой защиты зданий".
Монтаж и испытания систем отопления и вентиляции производить согласно требованиям СП.73.13330.2012 «Внутренние санитарно-технические системы зданий».
Система отопления
Источником теплоснабжения является теплоноситель (вода) из тепловой сети.
Температурный график в системе отопления Т/1=90 °С, Т/2=70 °С.
Предусмотрена двухтрубная система отопления с тупиковой схемой движения теплоносителя.
В качестве отопительных приборов приняты биметаллические секционные радиаторы.
Трубопроводы системы отопления выполнены из полипропиленовых труб, армированных стекловолокном.
Трубопроводы системы теплоснабжения приточной установки выполнены из стальных водогазопроводных труб по ГОСТ 3262-75.
Регулирование температуры теплоносителя, подаваемого в воздухонагреватели приточной системы П1 осуществляется в насосно-смесительных узлах.
В верхних точках трубопроводов предусмотрены автоматические воздухоотводчики. В низших точках трубопроводов предусмотрены спускные краны.
Прокладка трубопроводов через строительные конструкции выполнена в стальных гильзах.
Стальные трубы покрыты грунтовым покрытием ГФ-031 за два раза.
Трубопроводы системы теплоснабжения приточной установки покрыть тепловой изоляцией.
Индивидуальный тепловой пункт
Температурный график тепловой сети Т/1=95 °С, Т/2=70 °С.
Присоединение системы отопления здания к тепловой сети осуществляется по зависимой схеме.
Предусмотрено погодозависимое регулирование температуры теплоносителя в системе теплоснабжения согласно температурного графика тепловой сети (поддержание заданного значения температуры теплоносителя в зависимости от температуры наружного воздуха) путем изменения положения рабочего органа трехходового клапана при помощи привода.
В ИТП предусмотрен узел учета тепловой энергии состоящий из тепловычислителя, электромагнитного преобразователя расхода и двух термопреобразователей.
Стальные трубы покрыты грунтовым покрытием ГФ-031 за два раза.
Трубопроводы покрыть тепловой изоляцией.

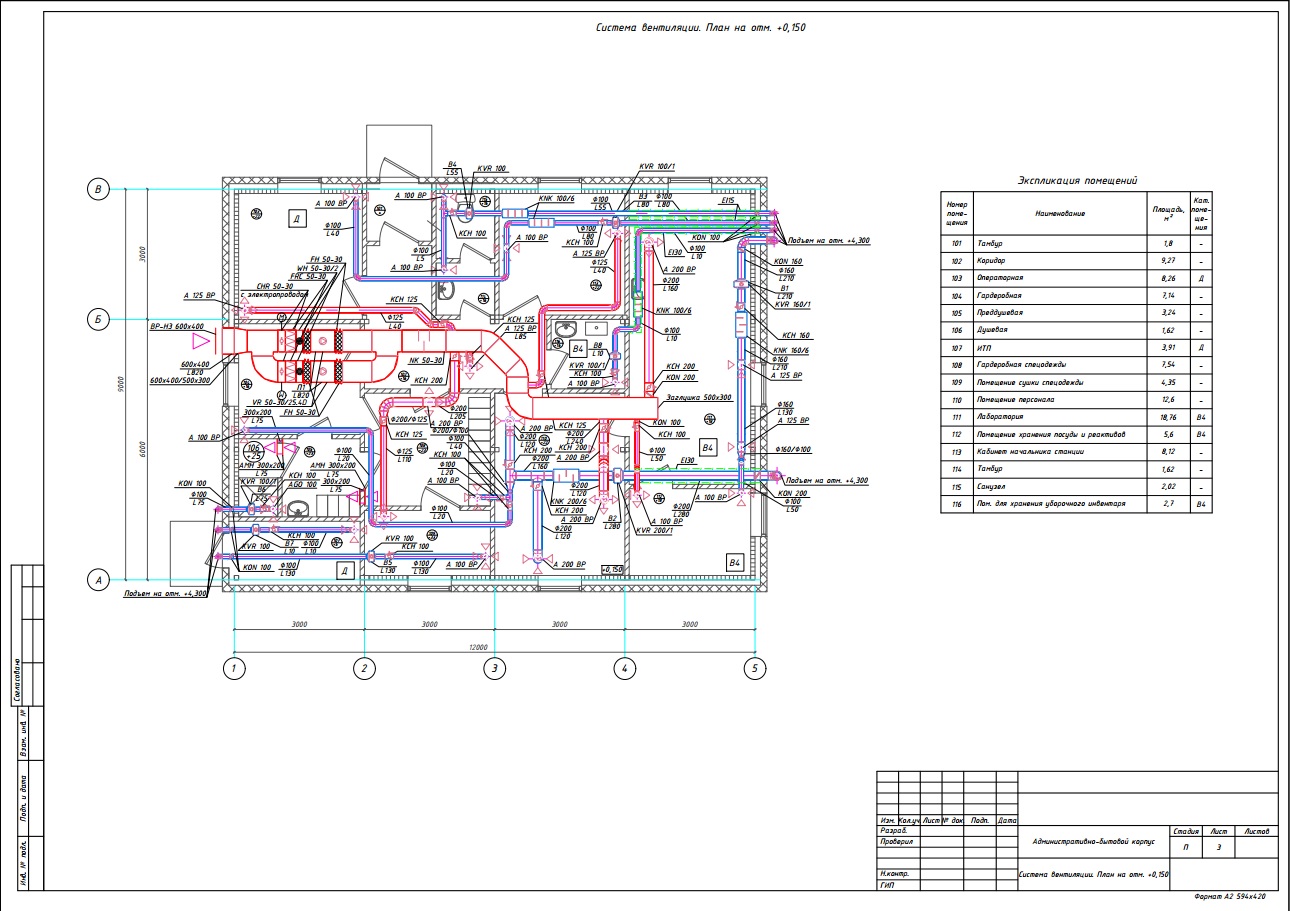

Система вентиляции
В здании предусмотрена приточно-вытяжная вентиляция с механическим побуждением.
Приток воздуха с механическим побуждением осуществляется приточной системой П1 на базе канального вентилятора. Подогрев воздуха осуществляется в канальном воздухонагревателе. Предусмотрено 100% резервирование установки системы П1.
В системе П1 осуществляется автоматическое поддержание заданной температуры воздуха на выходе из приточной установки путем изменения положения рабочего органа трехходового клапана в смесительном узле (при помощи электропривода).
В случае выхода из строя одного (или всех) элементов рабочей установки системы П1, оставшиеся работающие элементы выключаются, воздушная заслонка установки, вышедшей из строя закрывается. Затем происходит включение смесительного узла резервной установки, открытие заслонки резервной установки и включение вентилятора резервной установки.
Предусмотрена защита от замораживания теплообменника воздухонагревателя системы П1.
Вытяжка с механическим побуждением осуществляется вытяжными установками В1-В8 на базе канального вентилятора.
Система В6 включается от светового выключателя санузла. После выключения света предусмотрена пятиминутная задержка выключения системы.
В случае срабатывания пожарной сигнализации происходит отключение всех вентиляционных систем, а также воздушно-тепловой завесы. При этом клапаны насосно-смесительных узлов перекрываются не полностью для защиты от размораживания.
Предусматривается тепловая изоляция воздуховодов и оборудования приточных систем до воздухонагревателя, а также воздуховодов и оборудования вытяжных систем, находящихся на улице.
