Вентиляция гражданского здания. Административно-бытовой корпус

Харьковский национальный университет строительства и архитектуры
Кафедра теплогазоснабжения, вентиляции и использования тепловых вторичных энергоресурсов
Курсовой проект по дисциплине "Вентиляция"
На тему "Вентиляция гражданского здания"
Харьков, 2013

Проект вентиляции административно-бытового здания. На чертежах представлены: план первого этажа, план и разрез венткамеры, схемы систем, спецификация, характеристка систем.
Содержание работы:
Введение
1. Климатологические данные по городу
2. Объемно-планировочное решение здания
3. Расчет воздухообмена:
3.1 Расчет воздухообмена по кратности
3.2 Расчет воздухообмена по санитарным приборам
3.3 Расчет воздухообмена по выделяющимся вредностям
4. Принятие решений по системе вентиляции здания
5. Расчет и подбор воздухораспределителей
6. Аэродинамический расчет систем вентиляции
7. Расчет и подбор оборудования приточных и вытяжных систем
Список использованной литературы
Административно-бытовой корпус имеет 1 этаж.
В плане имеет квадратную форму.
Размер здания 24м х 27м.
Кровля двухскатная.
Стены из красного обыкновенного кирпича, толщина наружных стен 510 мм, внутренних – 380 мм. Перегородки имеют толщину 125 мм.
Стены оштукатуренные: наружная штукатурка из известково-цементно-песчаного раствора толщиной 15 мм, внутренняя штукатурка из известкового раствора толщиной 10 мм.
Оконные проемы заполнены стеклопакетами.
Размер окон 1,75 х 1,4м.
Перекрытие здания из сборных многопустотных плит толщиной 240 мм.
Здание без подвала.
Полы паркетные, по черному полу – на лагах по столбикам.
Толщина паркетной клепки 20 мм, черный пол из сосновых досок толщиной 40 мм.
Экспликация помещений наведена в табл.2. Здание ориентировано главным фасадом – на Юг.

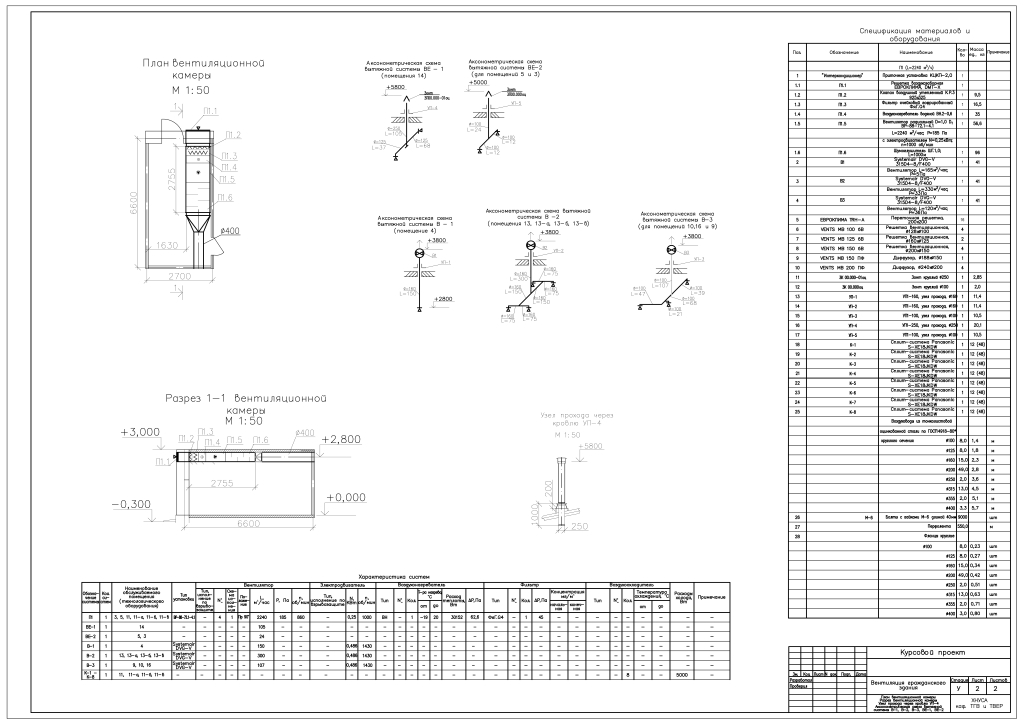

Состав: План на отметке +0,000, Аксонометрическая схема П-1, Экспликация помещений, План вентиляционной камеры, Разрез вентиляционной камеры, Узел прохода через кровлю УП-4, Аксонометрическая схема вытяжной системы В-1, В-2, В-3, ВЕ-1, ВЕ-2 Язык документа

Софт: AutoCAD 2011

Каталог / Инженерные системы / Вентиляция и кондиционирование / Вентиляция гражданского здания. Административно-бытовой корпус

Просмотр файлов
Вентиляция.dwg
Записка по вентиляции.docx
