Административно-бытовой корпус

Тульский государственный университет
Кафедра городского строительства и архитектуры
Курсовой проект по дисциплине «Архитектурно-строительное проектирование
гражданских и промышленных зданий»
На тему: «Здание административно-бытового корпуса»
Тула 2016

Исходные данные: Административно-бытовой корпус: 5 этажей, сетка осей (6+6)×6 , длина здания 36м, серия 1.420-12, высота каждого этажа 3.6м, г.Тула;
Группы производственных процессов: 1А 27 мужчин 18 женщин; 1Б 39 мужчин 26 женщин;

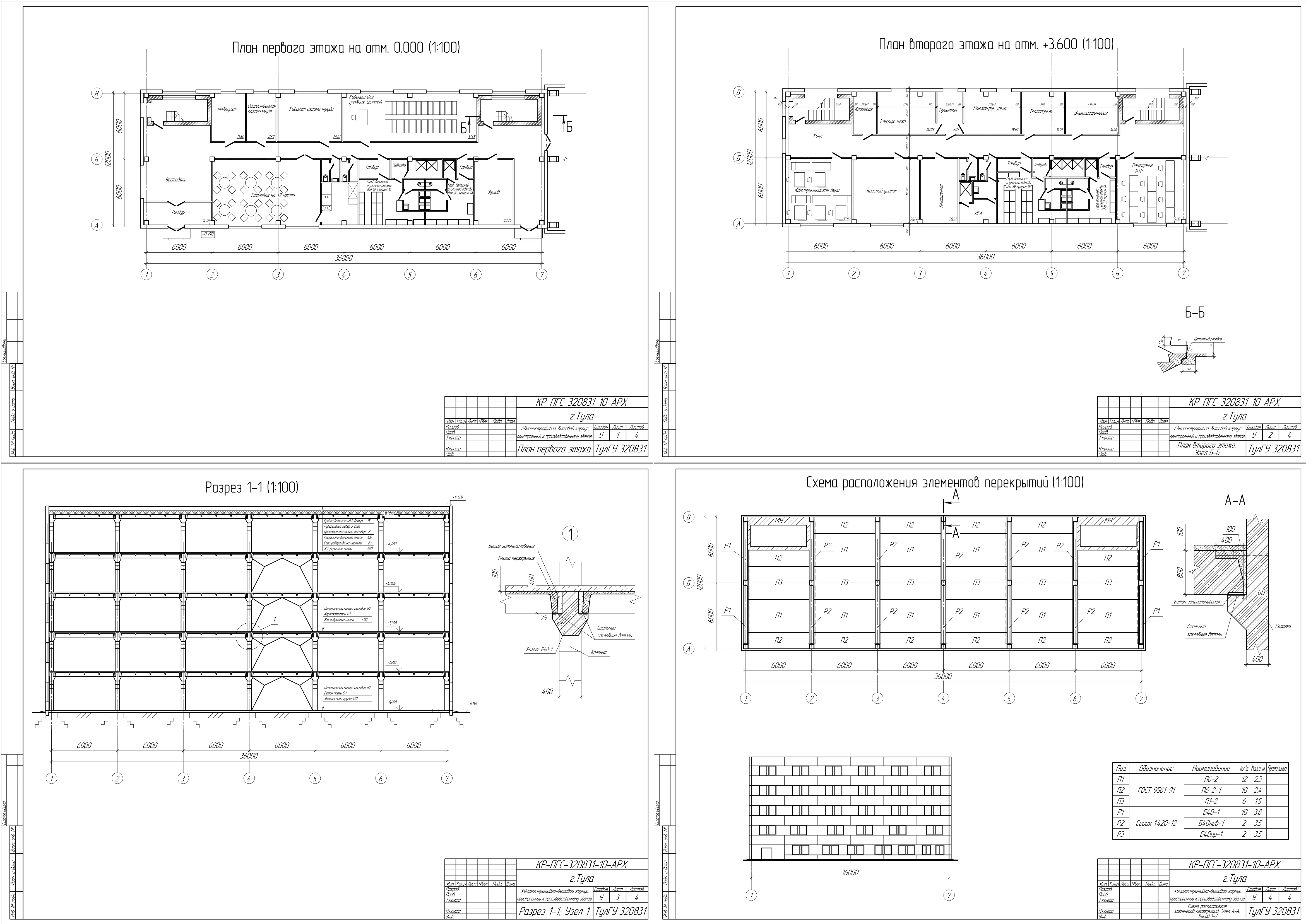

Графическая часть содержит:
1.План первого этажа на отм. 0.000
2. План второго этажа на отм. 3.600
3. Схема расположения элементов перекрытий
4. Продольный разрез
5. Фасад 1-7
6. 3 узла
К чертежам прилагается пояснительная записка без расчетов (описательная 7 страниц)

Состав: План первого этажа на отм. 0.000(1:100), План второго этажа на отм. 3.600(1:100), Схема расположения элементов перекрытий(1:100), Продольный разрез(1:100), Фасад 1-7(1:100), Узел 1(1:20), Узел 2(1:20), Узел 3(1:20) Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
АБК3.cdw
ПЗ.docx
