Административно-бытовой корпус на м. р. Жанажол

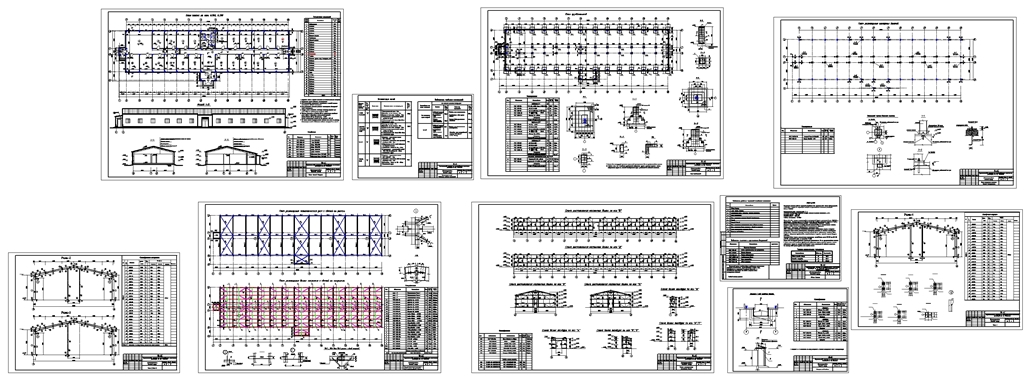

Архитектурно-строительные чертежи "Строительство Административно-бытового корпуса".

Настоящий комплект рабочих чертежей разработан для строительства здания административно-бытового корпуса на территории станции по приготовлению химических растворов на м. р. Жанажол.
Климатический район строительства III -А
Расчетная температура наружного воздуха наиболее холодной пятидневки - 31°С.
Ветровой район III - 0,38 кПа
Снеговой район II - 1,00 кПа
Глубина промерзания - 1,8-2,2м
Здание адм.-быт. корпуса запроектировано прямоугольной формы с размерами в осях 56,1х14,0м ,
одноэтажное , высотой этажа 3,6 м. Здание имеет два тамбура размерами 5,1х3,0м и 2,4х2,0м.
Наружные стены выполнить из сендвич панелей толщиной 150мм по металлическому каркасу.
Кровля - сендвич панели толщиной 150мм по металлической обрешетке.
Наружные поверхности фундаментов , соприкасающиеся с грунтом, окрасить горячим битумом
за 2 раза.
Антикоррозийная защита металлических конструкций производится лаком ПФ-170 или ПФ-171
с 10-15% алюминиевой пудры по грунтовке ГФ-021.
За отметку 0,000 принят уровень пола первого этажа.
Фундаменты - монолитные железобетонные, стаканного типа.
Полы - линолиум в кабинетах, антистатический релин в лаборатории, кафель в санузлах.
Внутренние стены обшить гипсокартоном, перегородки выполнить из двойного гипсокартона.
Вокруг здания выполнить бетонную отмостку шириной 1,0м по щебеночному основанию 100мм.
Здание административно-бытового корпуса - отапливаемое, отопление - газовое.
В связи с тем, что в основании фундаментов набухающие грунты, проектом принято- замена
Бетоны для конструкций применять нормальной проницаемости W4 на сульфатостойком цементе.
набухающего грунта на местный ненабухающий грунт, уплотненый до заданной плотности.
