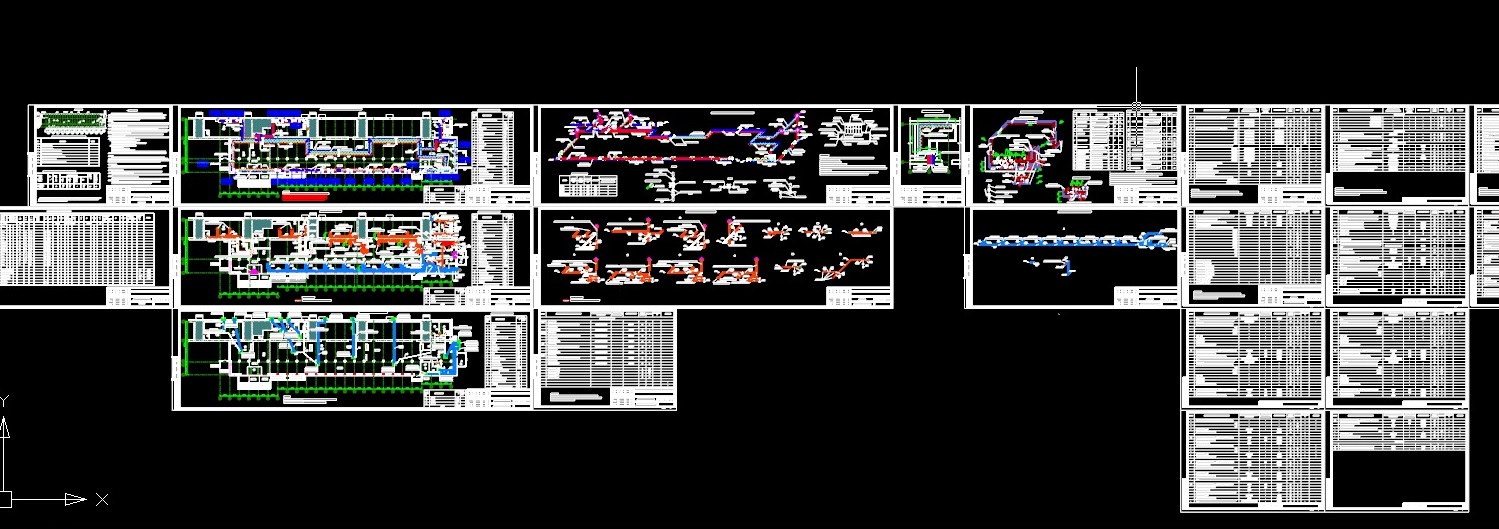

Магазин - отопление, вентиляция и кондиционирование

Система отопления, вентиляции и кондиционирования

Общие данные (начало)
Общие данные (окончание)

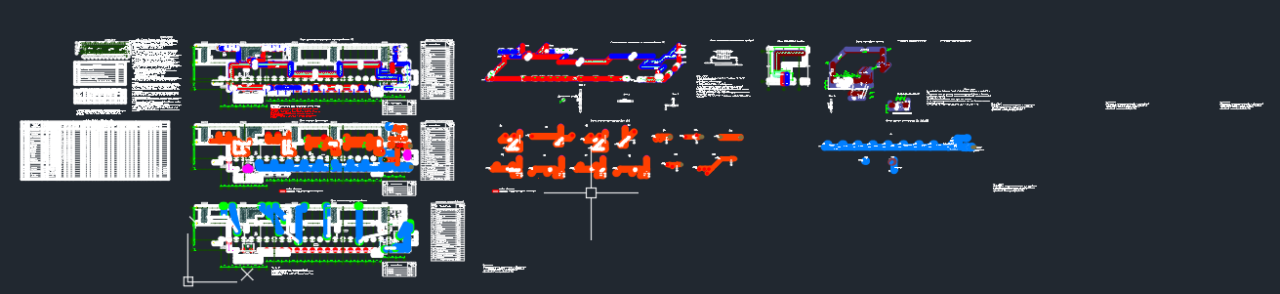

Отопление. План помещений первого этажа
Вентиляция. План помещений первого этажа
Кондиционирование. План помещений первого этажа
Схема системы отопления. Узел 1
Схемы систем вентиляции П1, ПЕ1, ПЕ2, В1-В10, ВЕ1-ВЕ4
Характеристика систем
Спецификации
Отопление
Отопление помещений магазина предусматривается от самостоятельной системы отопления. Система отопления магазина подключена к собственному тепловому пункту. Проектируемый тепловой пункт подключить до задвижек существующего теплового пункта жилого дома на вводе теплосети.
Параметр теплоносителя 95-70°C. В качестве отопительных приборов приняты алюминиевые радиаторы Сalidor Super500. Для регулирования тепловой отдачи на каждом приборе предусмотрена установка клапанов R6TG Ciacomini.
В связи с изношенностью трубопроводов и в соответствии с техническими условиями, заменить существующие внутридомовые стояки и разводящие трубопроводы системы отопления, проходящие по помещеним магазина, на соответствующие по диаметру. Количество трубы и диаметр уточнить по месту.
В витринной части предусмотрены радиаторы Сalidor Super350.. В высших точках предусматривется установка автоматических воздухоотводчиков..
Для защиты от врывания наружного воздуха в холодный период года, на входе в магазин и в разгрузочной предусматривается установка тепловых электрических завес КЕН 36, КЕН 38.
Расчетные температуры для проектирования системы отопления:
Средняя температура за отопительный период -4,1°C;
Расчетная температура наружного воздуха за отопительный период-26°C;
Продолжительность отопительного периода 188 cут.
Расчетные температуры внутреннего воздуха принимаем:
-в торговых залах +16°C;
-в производственных помещениях +16°C;
-в административных и офисных помещениях +18°C.
Система отопления в торговом зале рассчитана на поддержание дежурного отопления (+12°C). Требуемая расчетная температура внутреннего воздуха обеспечена за счет повышения температуры воздуха, подаваемого приточной установкой.

Вентиляция
Вентиляция в помещениях предусмотрена приточно-вытяжная с механическим побуждением. Приток осуществляется приточной установкой TA4500 производства Sistemair, установленной в подвесном потолке в помещении разгрузочной. В холодный период года, воздух, подаваемый в помещения магазина, очищается в фильтрах и подогревается водяным воздухонагревателем до требуемой температуры. Для вытяжных систем запроектированы канальные вентиляторы с низким уровнем шума.

Кондиционирование
Для создания комфортных условий в теплый период года в торговом зале и административых помещениях магазина предусматривается установка локальных кондиционеров кассетного и настенного типа, производства ф.PANASONIC.

Указания по производству работ
Монтаж и испытание систем отопления и вентиляции вести в соответствии со СНиП 3.05.01-85 "Внутренние санитарно-технические системы. Производство работ".
Отметки прокладки воздуховодов и место расположение внутренних и наружных блоков систем кондиционирования уточнить по месту.
Крепление трубопроводов осуществить по серии 4.904-69.
Трубы в местах пересечения перекрытий, внутренних стен и перегородок следует прокладывать в гильзах, с уплотнением из негорючих материалов.
Стальные трубопроводы системы теплоснабжения П-1 покрыть грунтом ГФ-021 по ГОСТ 25127-82 2 слоя
Воздуховоды систем В1, В2,В3,В4,В5,В11 покрыть огнезащитным покрытием АКВЕСТ- 01В.
